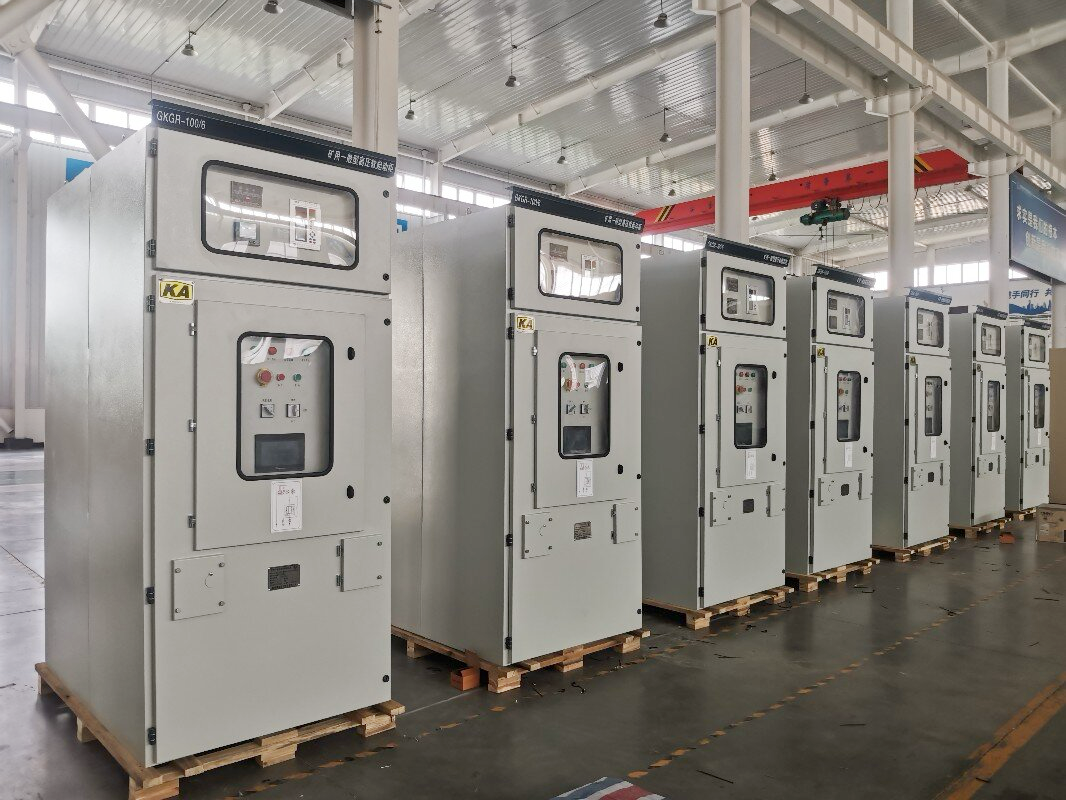

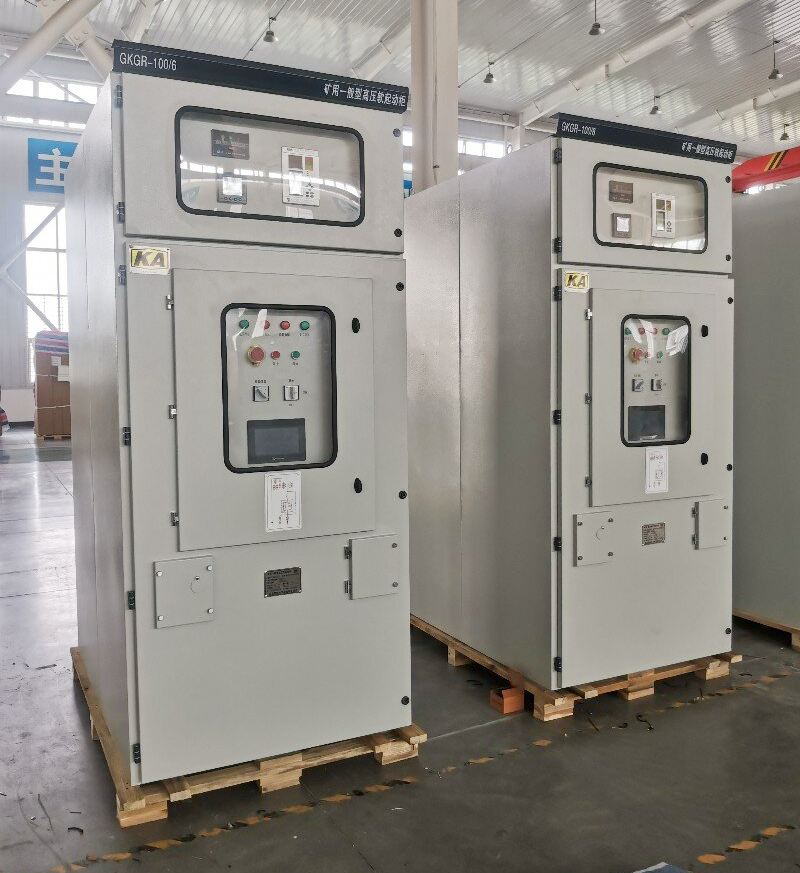

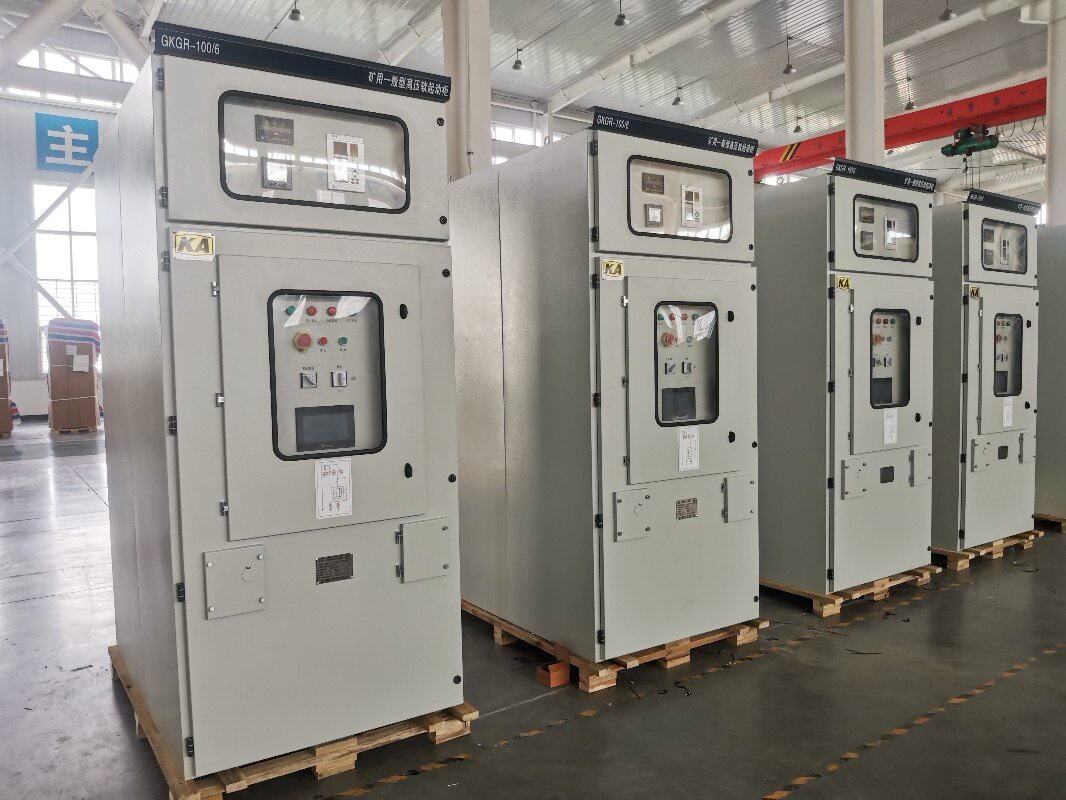

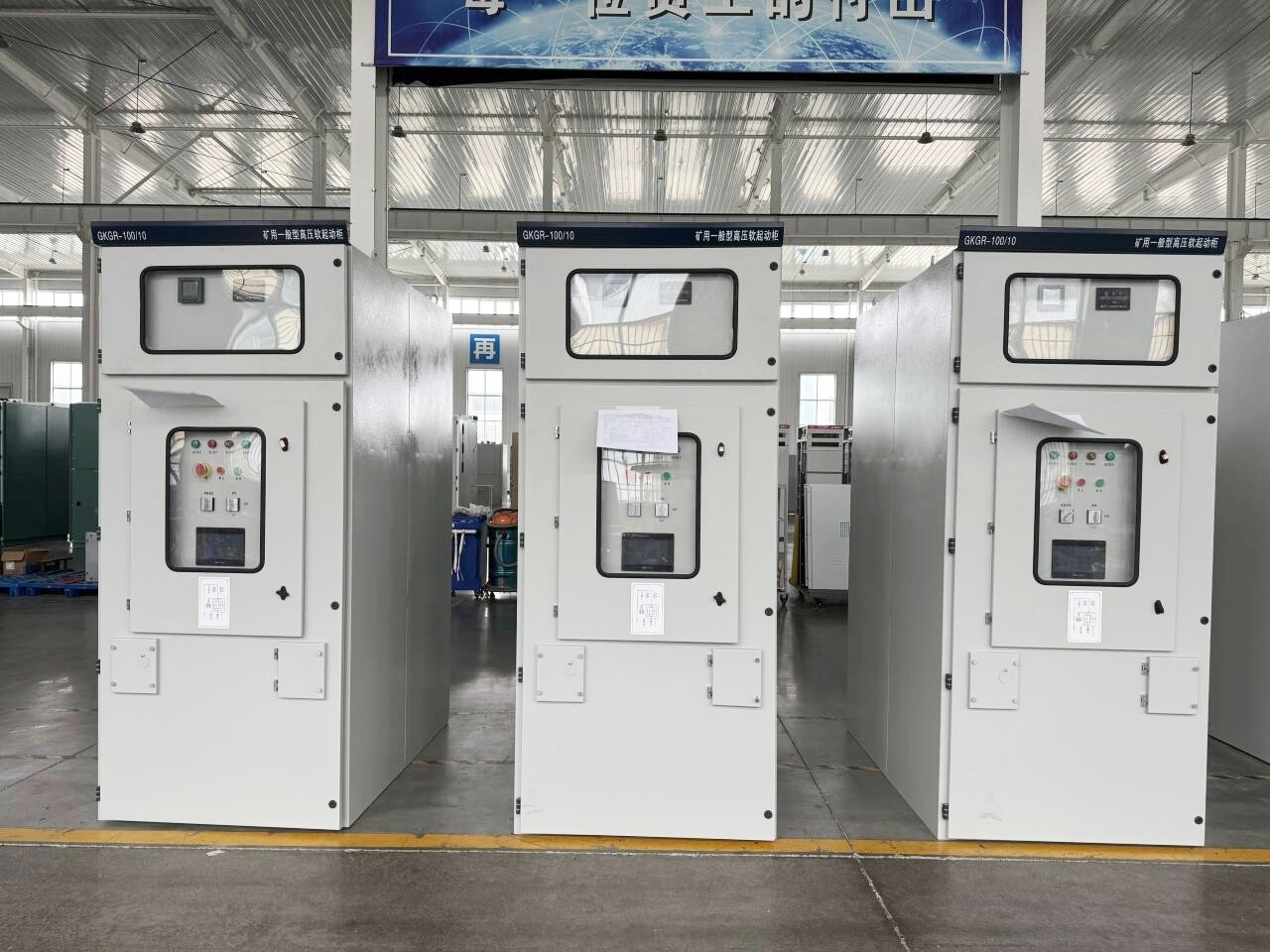

6kV/10kV GKGR系列礦用一般型高壓軟啟動柜

6kV/10kV GKGR系列礦用一般型高壓軟啟動柜作為系統中的高壓電機啟動設備，它采用高質量串聯用晶閘管，無級控制輸出電壓、使電動機平穩地起動和停止。它具有過載、缺相、起動峰值過流等故障保護功能，使用它能有效地避免因電動機起動電流過大給電網帶來的有害沖擊、能在有限的電網容量下正常使用大功率電機并延長其使用壽命。

所屬分類：

軟啟動類

礦用軟啟動

產品留言 >

聯系我們 >

一、概述

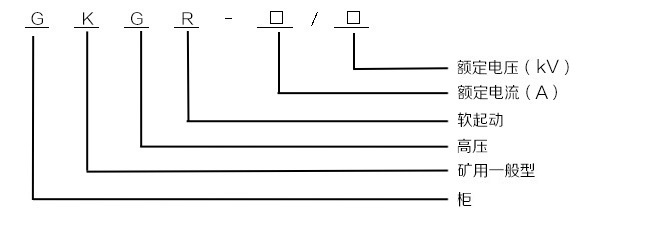

1.型號說明

2.產品型式

軟起動柜為礦用一般型，標志為“KY”.

軟起動柜為金屬非金屬礦山礦用產品，安全標志為“kA”。

軟起動柜主開關選用真空接觸器。

軟起動柜為交流金屬封閉結構。

軟起動柜可以實現電源進線、饋出功能。

3.使用條件

供電電源：三相交流10kV（+10%-15%）50HZ；

適用電機：三相異步電動機（鼠籠型）、同步電動機等；

起動頻度：頻繁起動；

冷卻方式：自然冷卻或強迫冷卻；

進出線方式：用戶任選；

防護等級：不低于IP43；

環境條件：海拔不超過1000米，超過時需降低條件使用；

環境溫度：-20℃ -+40℃;

最大相對溫度：95%無冷凝(在25°C時）；

非煤礦山；僅限于無滴水和粉塵浸入的峒室中使用；應水平安裝（傾斜度不超過5°) ,通風良好；

控制回路電源（220V）由外部提供。

二、技術性能和指標

項目	功能和指標
產品標準和認證	ISO9001
功率范圍	200kW～15000kW
額定工作電壓	6～10kV
軟起動器壓降	帶旁路接觸器時，小于3V
晶閘管觸發技術	光纖或CT觸發
額定短路承受能力	≥20kA
過載能力	500% 30S120%長期
限流起動電流	100～500%，用戶可視負載輕重調整
斜坡電壓起動時間	0～120S
可調最大電流	100～500%
停車制動控制方法	自由停車，軟停車、制動停車
保護和監控	運行過流保護、電動機熱過載保護、相電流不平衡保護、缺相保護、過熱保護。
通信功能	標準RS485接口

三、工作原理

GKGR礦用一般型高壓軟起動柜，實際是串接在三相交流相電壓與三相交流異步（及同步）電動機輸入端之間。通過同時調節三個獨立的反并聯晶閘管閥組件的延時導通電角度、來改變?nèi)喈惒诫妱訖C（及同步）的交流輸入電壓幅值，因此改變了三相輸入交流電流的有效值從而達到恒流起動或者按一定斜率變化曲線起動或停車的目的。

當起動完成后，三相旁路接觸器J自動吸合，電動機投入電網運行（見圖1）。輸入/輸出電壓波形和電流變化的波形(見圖2)。
