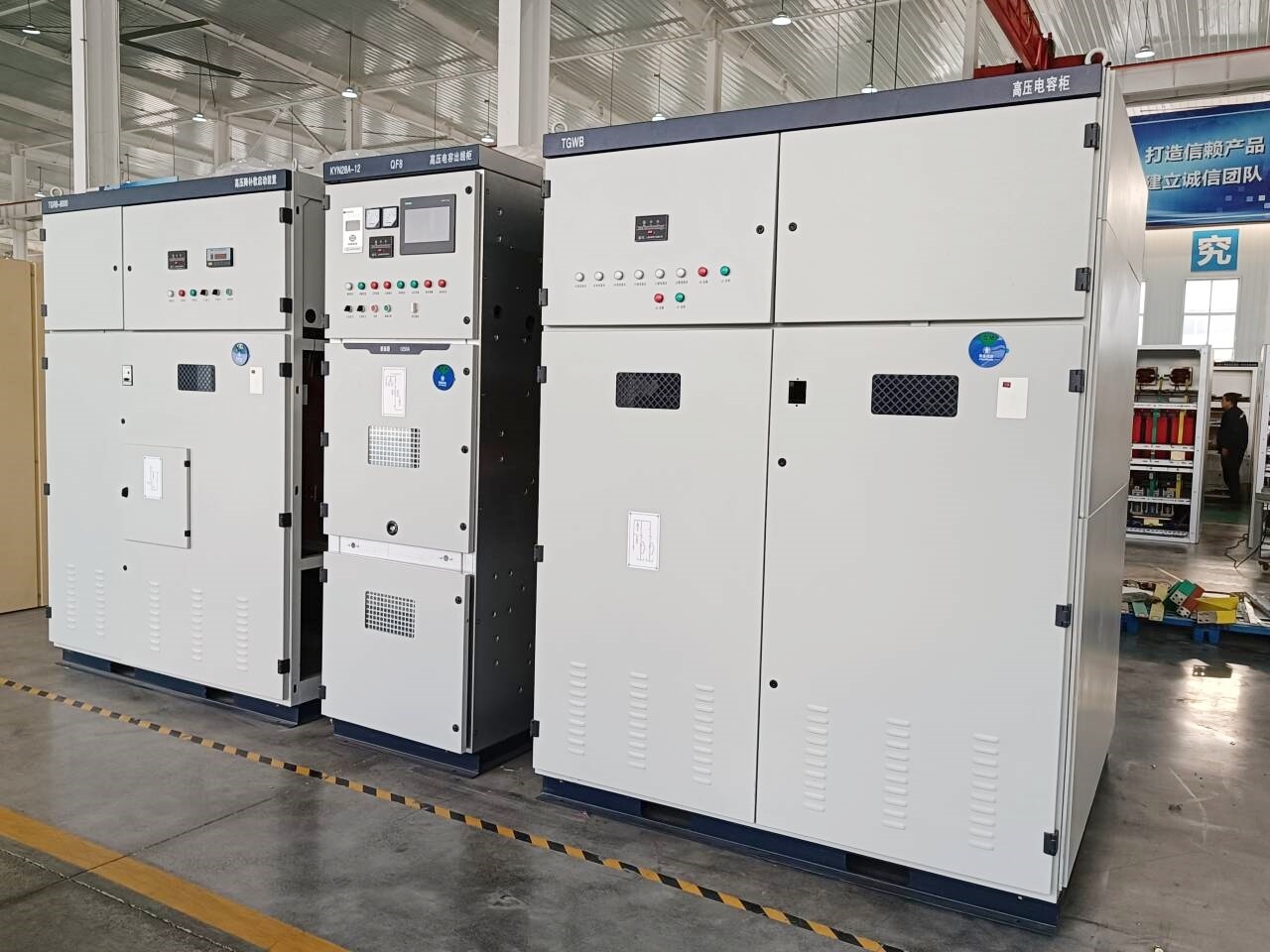

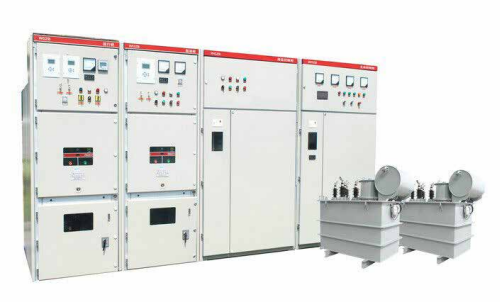

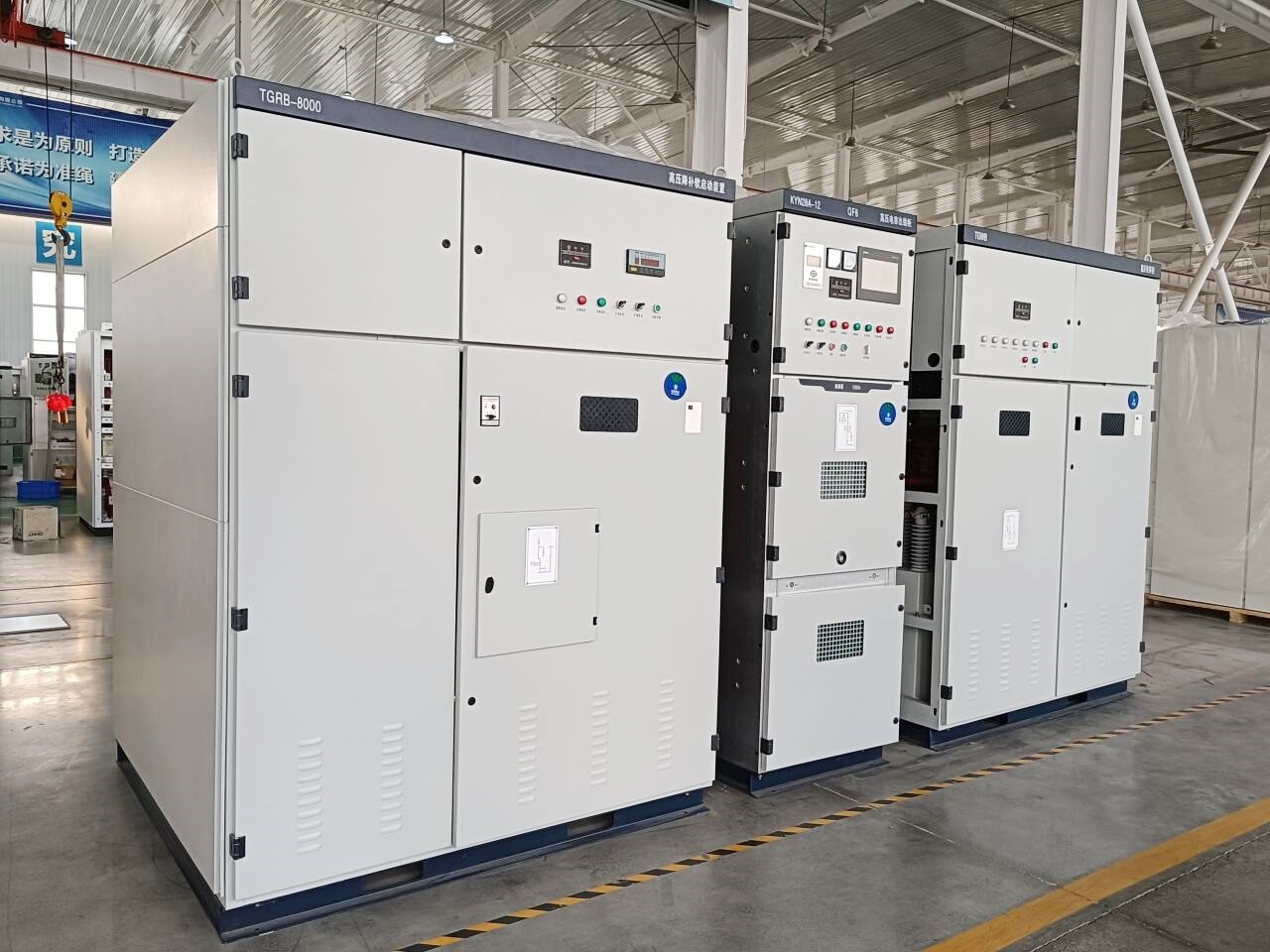

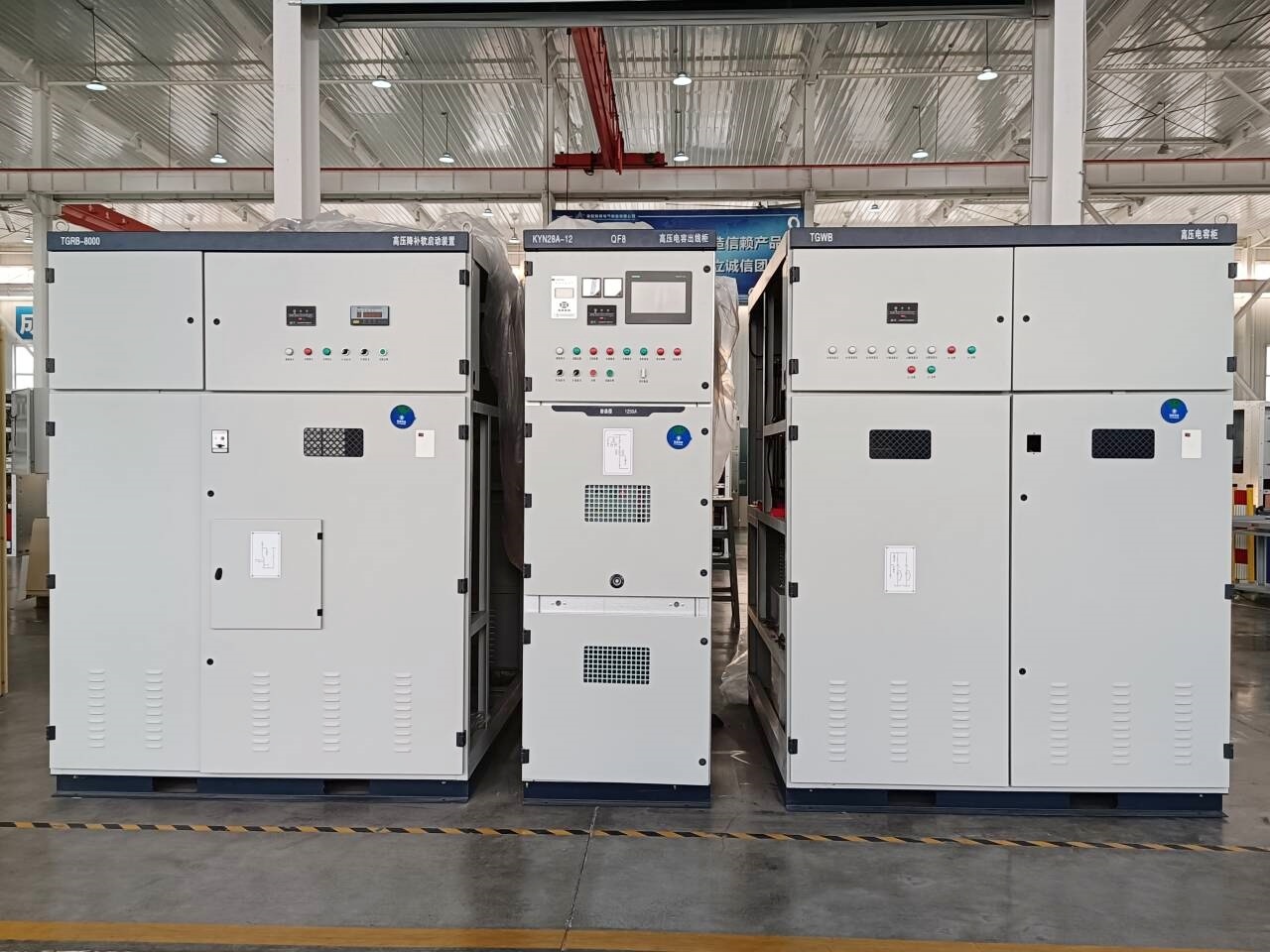

TGRB系列中高壓降補軟起動柜

TGRB系列中高壓降補軟起動柜是在起動電機的降壓自耦變壓器之間增加了電容補償，整體組合科學合理。在系統中并聯電容器，由它提供電動機起動過程中所需要的部分無功功率，從而降低因電機直接起動電流過大對電網造成的影響。

所屬分類：

軟啟動類

低電流軟啟動

產品留言 >

聯系我們 >

一、概述

　　TGRB系列中高壓降補軟起動柜可廣泛應用于鋼鐵、化工、冶金、建材、煤礦等領域的風機、水泵、壓縮機、空分等設備及其它大中型電機的起動。

二、性能特點

　　◆適用于海拔不超過1000米；環境溫度：-20~40℃；相對濕度不超過90%；

　　◆使用電壓及功率范圍廣，使用電機電壓：3~10kV；適用電機功率：1000~50000kW；

　　◆起動時對電網沖擊小，電網的壓降在5~15%以?xún)?nèi)，無諧波；

　　◆起動時電網側電流為電機額定電流的1.5~2.5倍，起動轉矩大，可滿足不同負載的要求；

　　◆可帶人機界面顯示操控，中文顯示，操作直觀簡單，可設置電機的起動時間等參數，可查詢歷史起動曲線(此為選配功能)；

　　◆可檢測起動電流及起動壓降，可實現支持自由口通訊及MODBUS(或PROFIBUS)通訊協議，通過RS485接口把數據上傳到DCS(此為選配功能)；

　　◆體積小、結構簡單、操作方便、基本免維護。

三、性能參數表

項目	功能和指標
適配電機電壓	3kV~10kV(11kV電機需特殊設計)
適配電機功率	1000kW~50000kW
起動電流	1.5~2.5倍額定電流
運行方式	軟起結束后旁路接觸器吸合
起動次數	2~3次/小時
額定短路承受能力	≤4kA
起動電網壓降	5%~15%
起動特點	起動對電網沖擊小，無諧波
軟起動時間	0~120s可調
防護等級	IP40
整體結構	柜式
監控	可帶人機界面，可設置電機起動時間；檢測起動電流，壓降
使用環境	海拔高度不超過1000米；上限40℃(24小時平均氣溫不超過35℃),下限-20℃；相對濕度不超過90%；安裝地點不允許有導電塵埃及腐蝕性氣體。

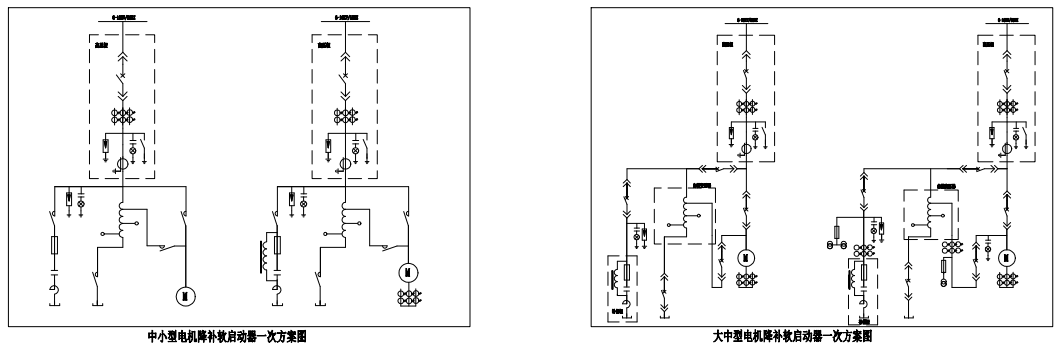

四、一次方案圖

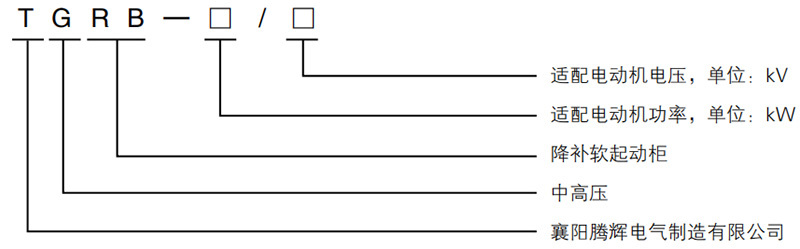

五、型號說明

六、選型參考

型號	適配電機電壓(kV)	適配電機功率(kW)	*外形尺寸WDH(mm)*	軟起動柜數量
TGRB-1000	3~10	1000~2000	110012002300	2
TGRB-2000	3~10	2000~3000	120013002300	2
TGRB-3000	3~10	3000~4000	120015002300	2
TGRB-4000	3~10	4000~5000	110012002300+80015002300	2(共4臺)
TGRB-5000	3~10	5000~6000	110013002300+80015002300	2(共4臺)
TGRB-6000	3~10	6000~7000	120015002300+80015002300	2(共4臺)
TGRB-7000	3~10	7000~8000	120015002300+100015002300	2(共4臺)
TGRB-8000	3~10	8000~9000	130015002300+100015002300	2(共4臺)
TGRB-9000	3~10	9000~10000	130015002300+100015002300	2(共4臺)
TGRB-10000	3~10	10000~15000	150016002300+100015002300	2(共4臺)
10000kW以上尺寸根據現場情況

七、訂貨須知

　　◆用戶訂貨時提供主變?nèi)萘?、母線電壓、母線距離、電網最小短路容量、母線功率因數值；

　　◆需提供電機型號及生產廠家，電機額定功率、電機的功率因數、電機的效率、電機的額定轉矩、電機轉子的GD2值，電機的額定電壓、電機的額定電流、拖動負載的工況；

　　◆需提供所帶負載設備的軸功率，機械設備的額定轉矩；

　　◆此軟起動器不具備對電機的保護功能，須用戶提供高壓開關柜(或者向本公司訂貨時說明帶高壓開關柜)作為對電機的保護，同步電機可配套本公司勵磁柜；

　　◆用戶若有特殊要求，請與我公司聯系，我公司可按照指定要求另行設計。
