回轉窯燃燒器

TH系列四通道煤粉燃燒器的噴嘴結構，由外向內依次是直流風，煤風，旋流風，中心風通道，在中心風通道內加裝點火油槍。中心風通過中心穩焰器分布的小孔噴出，其作用是調節火焰內回流區的遠近和大小，防止煤粉倒灌回流堵塞燃燒器，同時冷卻保護燃燒器頭部。旋流風采用螺旋槽軸流式旋流器，其特有結構可降低空氣阻力，并產生足夠的旋流強度，且旋流風的出口截面積可調，更大范圍適應煤質及工況變化。軸流風采用可拆卸式小噴嘴設計，便于根據不同的煤質進行更換，以保證煤粉快速燃燒和合理火焰形狀，同時軸流風動能衰減慢，有效保證火焰強度及延伸力。煤粉通道采用特殊工藝敷設特種耐磨材料，極大的延長了燃燒器的使用壽命。

所屬分類：

建材行業燃燒器

產品留言 >

聯系我們 >

一、原理

二、性能特點

　?。?）一窯一設計：結合多年設計及現場經驗，采用計算機仿真模擬實驗，針對性設計燃燒器。

　?。?）煤粉和一、二次風混合良好，燃燒充分快速，燃盡率高，能有效提高窯的熱力強度。

　?。?）一次風率低至5-7%，火焰動量1200-1500%m/s；采用低風量、高速度、大推力燃燒技術，極大限度減少一次冷風用量，更多的利用高溫二次風，從而降低熱耗，且沒有高溫峰值，有效降低氮氧化物排放5-10%。

　?。?）火焰規則完整，不易變形，延長窯襯的使用壽命。

　?。?）火焰強勁有力，剛性好，頂料能力強，有效提高熟料產質量。

　　（6）對煤質的適應性更強，可燒煙煤，低揮發份煤，無煙煤，劣質煤，石油焦等多種固體燃料。

　?。?）燃燒器煤通道采用耐磨陶瓷處理，使用壽命長，本體使用超過3年。

　?。?）柴油點火采用壓縮空氣微油點火系統，可節油20-30%。

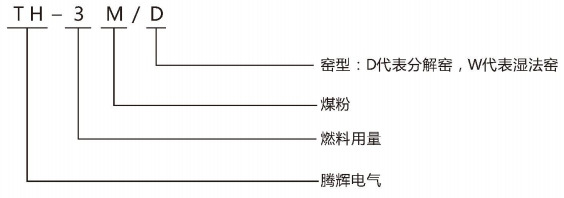

三、型號說明：

四、選型參數表

　　水泥窯燃燒器/預分解窯

窯型（t/d）	燃燒器型號	煤風機		凈風機
窯型（t/d）	燃燒器型號	流量（m³/min）	升壓	流量（m³/min）	升壓
1200	TH-3M/D	15	49-58.8	30	49
2000	TH-5M/D	20		40
2500	TH-6M/D	25		50
3200	TH-7M/D	30		61
4000	TH-8M/D	36		76
5000	TH-12M/D	45		95
6000	TH-15M/D	54		120
分解爐燃燒器	TH-（1-10t/h）/F
說明	TH：騰輝電氣，3：煤粉用量，M：煤粉，D：分解窯，F(xiàn)：分解爐

　　濕法窯

窯型（t/d）	燃燒器型號	煤風機		凈風機
窯型（t/d）	燃燒器型號	流量（m³/min）	升壓	流量（m³/min）	升壓
500	TH-6M/W	25	49-58.8	50	49
1000	TH-12M/W	45		95
說明	TH：騰輝電氣，6：煤粉用量，M：煤粉，W：濕法窯
