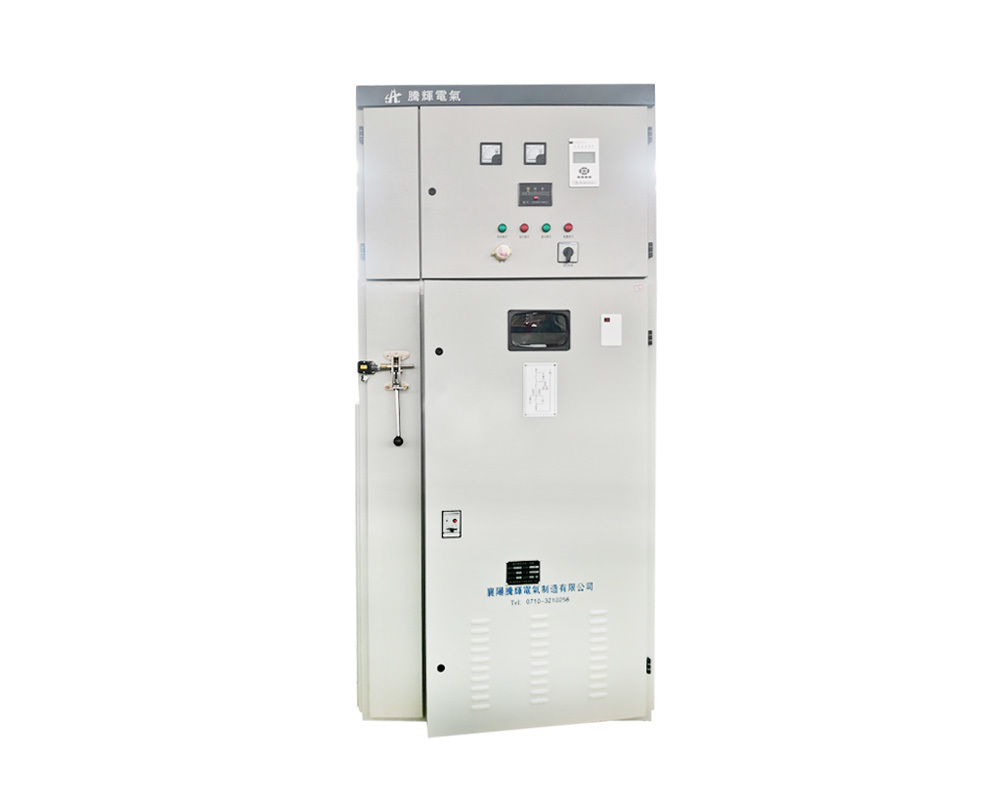

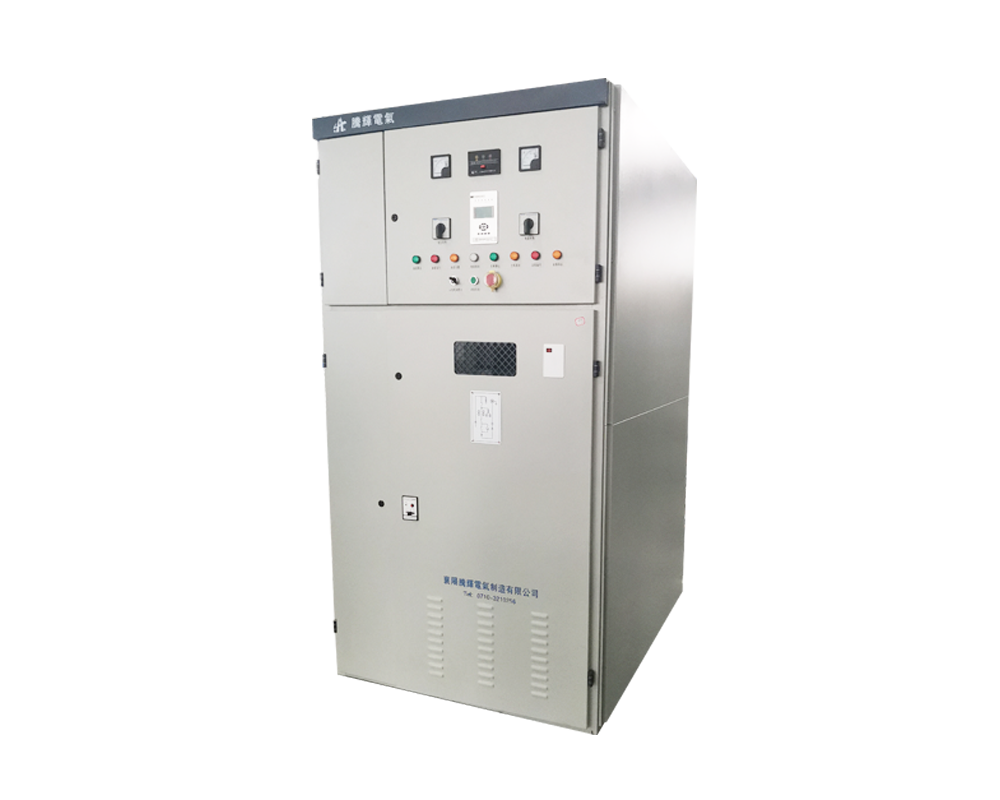

TGRK系列中高壓電抗軟起動柜

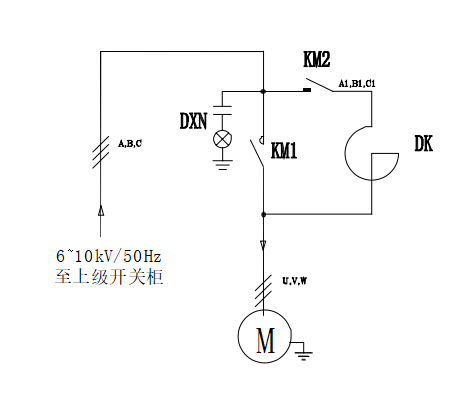

TGRK系列中高壓電抗軟起動柜是用于額定電壓3~10kV的大中型鼠籠式電動機或同步電動機的降壓軟起動設備，它是在電機定子回路串入適配電機功率的電抗器，實現降壓起動。起動過程中起動電流維持在額定電流的4~5倍，起動結束后，電抗器自動切除，起動過程對電網無大的沖擊。

所屬分類：

軟啟動類

電抗/自耦軟啟動

產品留言 >

聯系我們 >

一、概述

二、性能特點

　　◆線圈經環氧樹脂澆注而成，具有阻燃、自熄、免維護、機械強度高、抗短路沖擊能力強、絕緣強度好、局部放電量小、使用壽命長等優點；

　　◆鐵芯制造采用了干式電抗器的制造技術、振動小、噪音低、漏磁?。?/span>

　　◆對環境適用海拔不超過1000米；環境溫度：-25~45℃；相對濕度不超過90%；

　　◆起動電流在額定電流的4~5倍，起動時間20~60s可調，可連續起動2~3次；

　　◆產品的整體結構緊湊，安裝尺寸小，占用空間小；

　　◆起動平滑無沖擊，起動電壓降在10%以?xún)?nèi)，對電網影響不大；

　　◆可采用PLC控制，通過RS485接口和上位機進行通訊，滿足DCS控制系統要求。

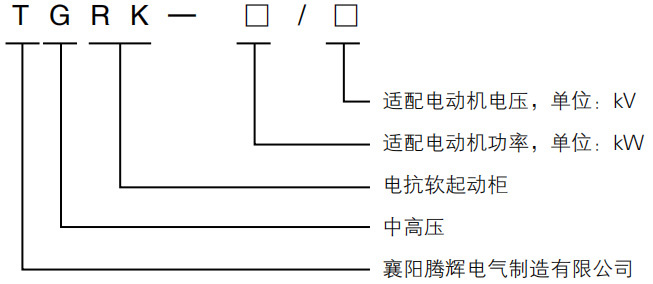

三、型號說明

四、性能參數表

項目	功能和指標
適配電機電壓	3kV~10kV(11kV電機需特殊設計)
適配電機功率	200kW~3200kW
起動電流	4~5倍額定電流
運行方式	軟起結束后旁路接觸器吸合
起動次數	2~3次/小時
起動特點	對電網無大的沖擊
軟起動時間	20~60s可調
防護等級	IP20/IP40
整體結構	柜式，結構緊湊，安裝尺寸小，占用空間小
保護和監控	可采用PLC控制，通過RS485接口和上位機進行通訊，滿足DCS控制系統要求
使用環境	海拔高度不超過1000米；上限45℃(24小時平均氣溫不超過35℃),下限-25℃；相對濕度不超過90%；安裝地點不允許有導電塵埃及腐蝕性氣體。

五、選型參數

型號	標稱電壓(kV)	輸出功率(kW)	*尺寸WDH(mm)*
TGRK-500/6	6	≤500	110015002300
TGRK-1000/6	6	1000	120015002300
TGRK-1500/6	6	1500	120015002300
TGRK-1800/6	6	1800	120015002300
TGRK-500/10	10	≤500	110015002300
TGRK-1000/10	10	1000	120015002300
TGRK-1500/10	10	1500	120015002300
TGRK-1800/10	10	1800	120015002300
≥2000kW做特殊設計
