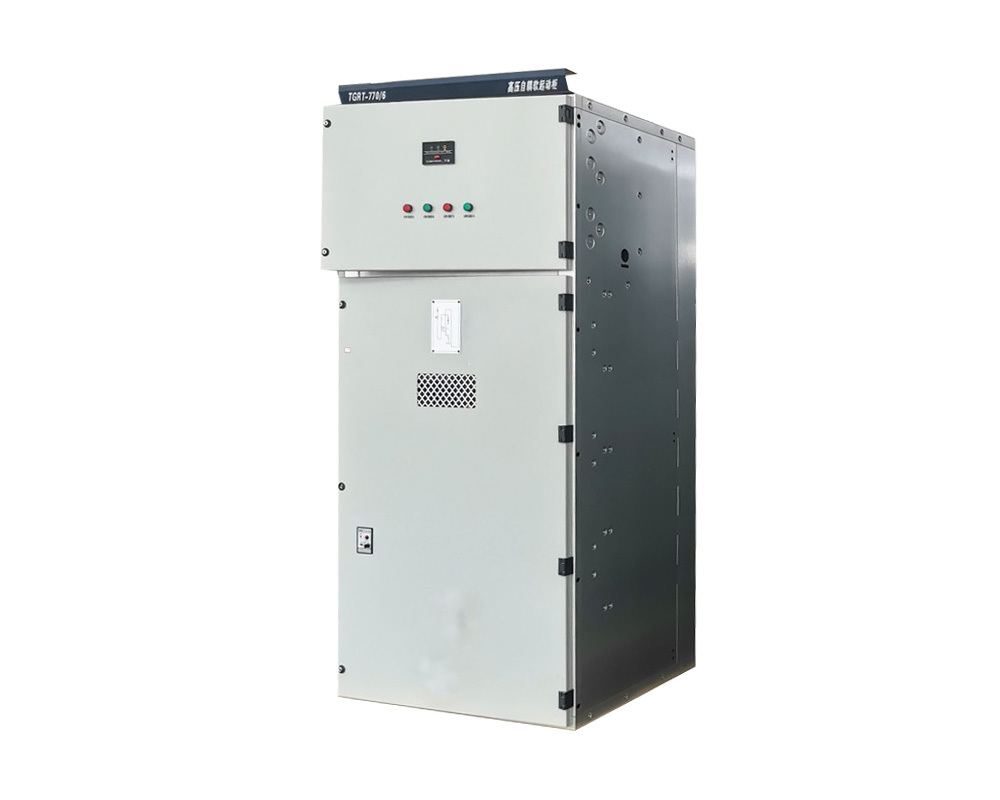

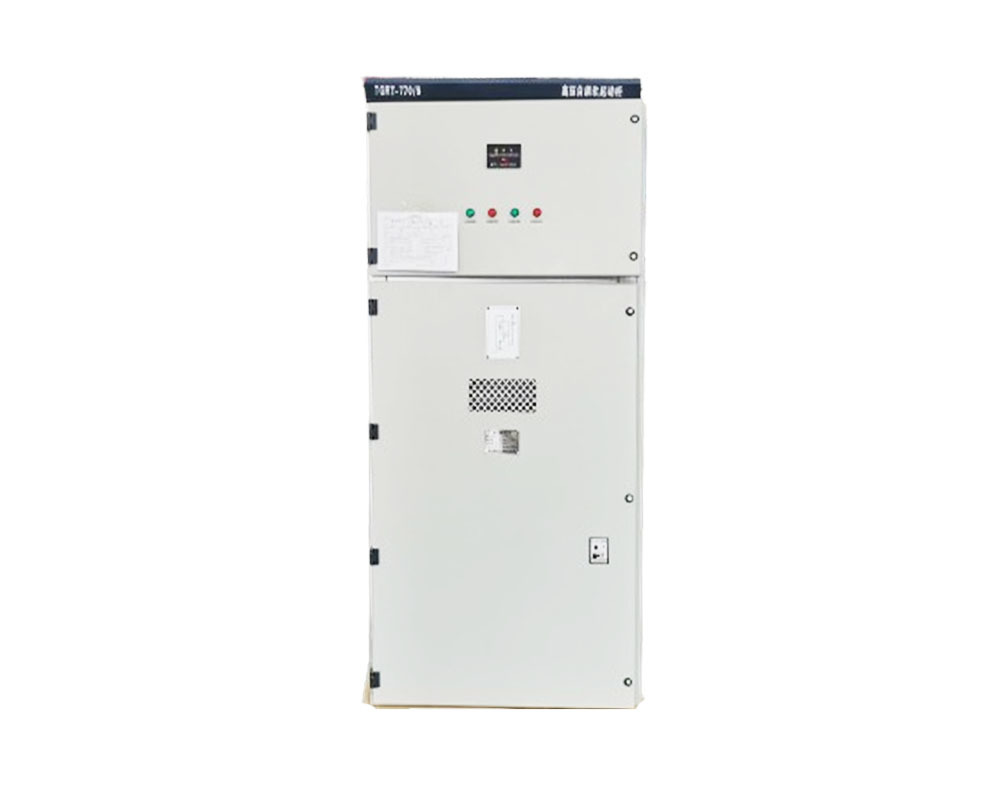

TGRT 系列高壓自耦變壓器軟起動柜

TGRT系列高壓自耦變壓器軟起動器是應用在中高壓電動機起動過程中。我公司生產的系列中高壓電動機固態軟起動裝置(以下簡稱軟起動裝置)，主要適用于鼠籠式異步、同步電動機的起動和停止的控制與保護。我公司研發出TGRT系列高壓自耦變壓器，它適用于6-10kV高壓大型電機的軟起動，具有起動電流小、起動力矩大、電網壓降小等特點，起動時對電網沖擊小，起動特性好，它具有結構簡單、操作方便、基本免維護、無諧波等諸多優點。

所屬分類：

軟啟動類

電抗/自耦軟啟動

產品留言 >

聯系我們 >

一、概述

　　TGRT系列高壓自耦變壓器軟起動柜是應用在中高壓電動機起動過程中。我公司生產的系列中高壓電動機固態軟起動裝置(以下簡稱軟起動裝置)，主要適用于鼠籠式異步、同步電動機的起動和停止的控制與保護。我公司研發出TGRT系列高壓自耦變壓器，它適用于6-10kV高壓大型電機的軟起動，具有起動電流小、起動力矩大、電網壓降小等特點，起動時對電網沖擊小，起動特性好，它具有結構簡單、操作方便、基本免維護、無諧波等諸多優點。

　　TGRT系列高壓自耦變壓器可廣泛應用于鋼鐵、化工、冶金、建材、煤礦等領域的風機、水泵、壓縮機、空分等設備及其它大中型電機的軟起動。

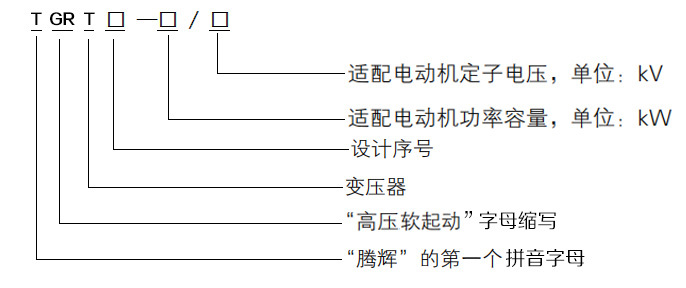

　　1.型號說明

　　2.使用條件

　　供電電源：三相交流6kV-10kV（+10%-15%）50HZ

　　適用電機：三相異步電動機（鼠籠型）、同步電動機等

　　起動頻度：不能頻繁起動

　　冷卻方式：自然冷卻或強迫冷卻

　　進出線方式：用戶任選

　　防護等級：IP20（自冷），IP00（風冷）特殊要求另行定制。

　　環境條件：海拔不超過1000米，超過時需降低條件使用

　　環境溫度：-25℃ ~ +45℃

　　最大相對溫度：95%無冷凝

　　無腐蝕性氣體，元導電塵埃，無劇烈震動（小于0.5G），通風良好

　　如需特殊環境的產品，請訂貨時另提技術要求。

二、技術性能和指標

項目	功能和指標
功率范圍	200kW～15000kW
額定工作電壓	3kV～12kV
軟起動器壓降	小于15%
額定短路承受能力	≥20KA
過載能力	200% 30S
限流起動電流	250～350%，可更換抽頭來調整
工作制	允許連續起動 2次；或間歇起動 3次，間隔時間為 45分鐘。
可調最大電流	250～350%
保護和監控	啟動及運行電流、電壓監測，顯示，可實現起動時間保護，其它保護由上級開關柜實現保護功能
通信功能	具備RS485接口，支持標準Modbus協議，通過此項功能可以直接與上位PC機通訊來實現遙控及遙信等功能。

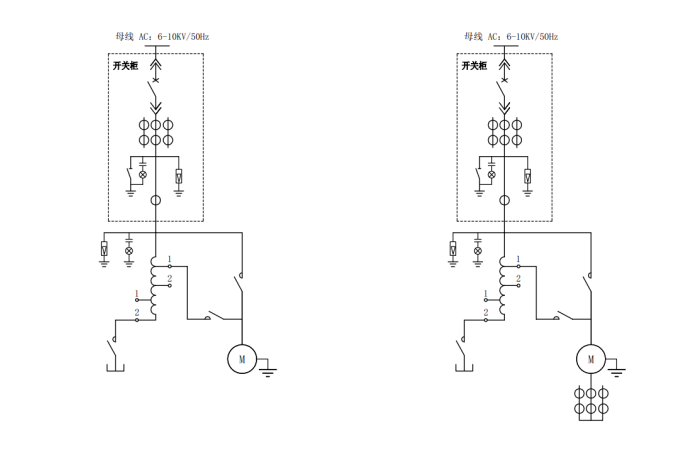

三、TGRT軟起動柜尺寸及一次方案圖

訂貨號	標準電壓	電機功率	*外形尺寸WDH(MM)*	軟啟動柜數量
TGRT-1000	3-10kV	200-2000kW	110015002300	1
TGRT-2000	3-10kV	2000-3000kW	110015002300	2
TGRT-3000	6-10kV	3000-4000kW	120015002300	2
TGRT-4000	6-10kV	4000-5000kW	110012002300+80015002300	共4臺
TGRT-5000	6-10kV	5000-6000kW	110013002300+80015002300	共4臺
TGRT-6000	6-10kV	6000-7000kW	120015002300+80015002300	共4臺
TGRT-7000	6-10kV	7000-8000kW	120015002300+100015002300	共4臺
TGRT-8000	6-10kV	8000-9000kW	130015002300+100015002300	共4臺
TGRT-9000	6-10kV	9000-10000kW	130015002300+100015002300	共4臺
TGRT-10000	6-10kV	10000-15000kW	150016002300+100015002300	共4臺
10000以上尺寸根據現場情況
