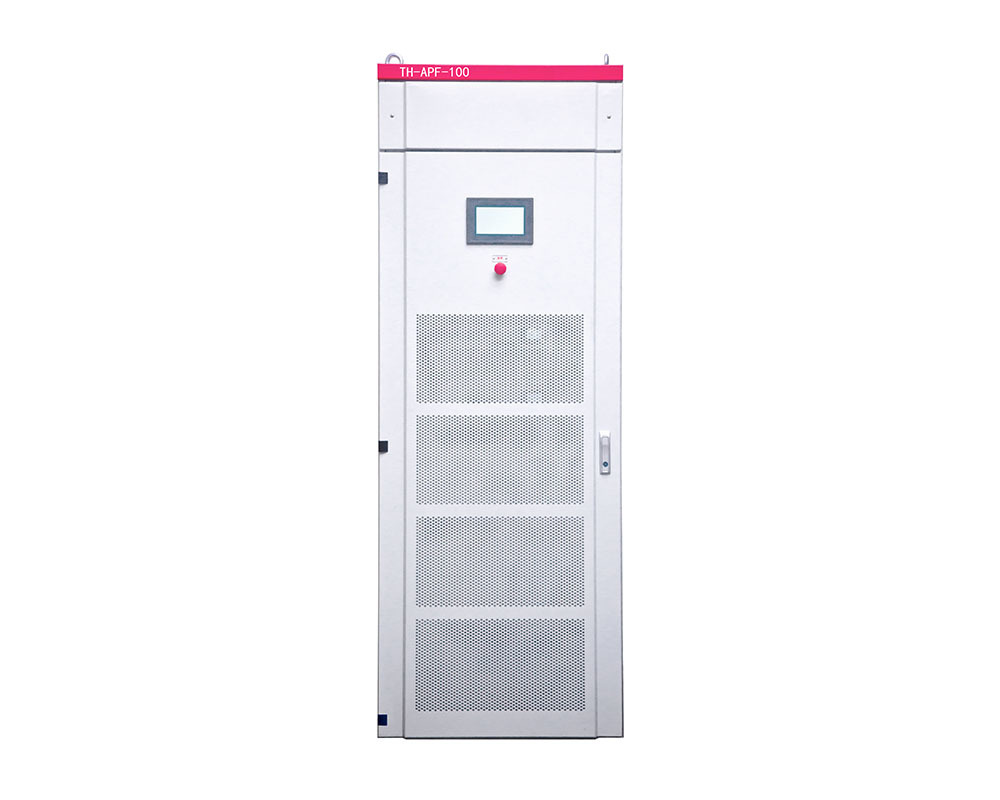

TH-APF系列有源濾波柜

TH-APF系列有源濾波柜采用模塊化標準設計，不同容量模塊可自由搭配安裝維護方便。設備采用當前先進的模擬邏輯方式，實時檢測電網中由非線性負載產生的電流波形，動態生成反向諧波電流，用以補償負載諧波電流。能有效消除2~50次電網諧波，并可選擇特定次諧波補償。

所屬分類：

有源濾波

產品留言 >

聯系我們 >

一、概述

　　TH-APF系列有源濾波柜具有響應速度快、濾波范圍廣、濾波效率高、不受系統參數影響、保護功能完善以及體積小等優點，達到改善用電質量，降低電網損耗、提高供電利用效率和帶載能力的目的，是理想的濾波產品。

　　有源濾波裝置廣泛應用于商業建筑、冶金礦山、汽車制造、光伏、石油化工、機械、輕工、市政、軍工、電子、有色、船舶等行業。

二、性能特點

　　◆提高電網供電安全可靠性

　　濾出諧波，減少線路和設備發熱，降低因?yàn)橹C波污染造成的設備故障、誤操作以及測量?jī)x表不準確、通訊干擾等安全隱患，為生產生活的有序進行提供保障。

　　◆極低損耗和低噪音

　　設備采用第五代IGBT可以大幅度提高開關頻率；滿載工作時，有功損耗≤2.5%，低于行業主流指標3%~4%。整機滿負荷工作時，噪音≤60dB。

　　◆實時檢測動態補償

　　實時檢測諧波電流，自動跟蹤負載諧波變化，具有高度可控性與快速響應性。

　　◆性能安全可靠

　　濾波性能不受系統阻抗影響。諧振預測治理，有效阻止電容容量衰減，避免諧振風險。

　　◆維護便利

　　標準模塊化設計，即插即用，自由組合，無限擴容。

三、型號說明

四、性能參數表

類別	項目	指標
規格	電壓等級		380V					660V
	模塊規格		35A	50A	75A	100A	150A	50A /100A
	單柜最大容量	600*600	300A
		600*800	450A
		800800或8001000	750A					500A
	可并聯數量	10
輸入	工作電壓	380V( -20%~+20%) 660V( -20%~+20%)
	工作頻率	50Hz( -10%~+10%)
	電流互感器	100:5~10000:5
功能	補償諧波	2~50次
	補償無功	-1~+1可調(設備容量范圍內)
	補償三相不平衡	100%不平衡完全補償
通訊方式		RS485、MODBUS協議，可通過RS485接口和上位機進行通訊
防護等級		IP2X /IP4X
環境要求		海拔不超過1000米；工作環境溫度-10℃ ~+45℃；相對濕度不超過90%；安裝地點不允許有導電塵埃及腐蝕性氣體。
