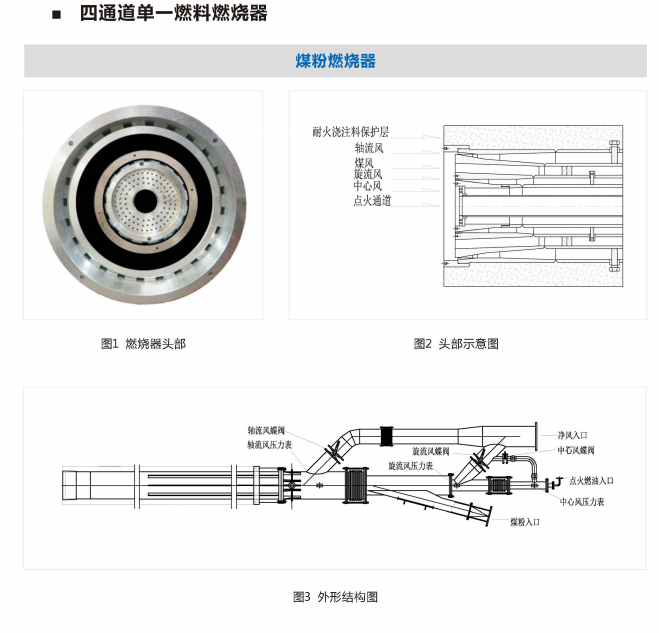

四通道單一燃料燃燒器
所屬分類：
一、原理

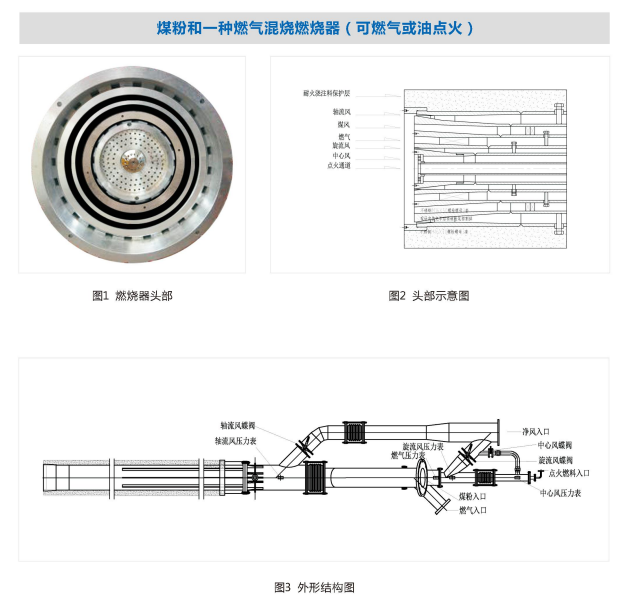

騰輝電氣系列冶金、化工行業燃燒器的結構，由外向內依次是軸流風，燃料通道，旋流風，中心風通道，在中心風通道內加裝點火通道。中心風通過中心穩焰板分布的小孔流出，其作用是調整射流中心回流區的負壓改變頭部高溫區的位置及大小，同時冷卻保護燃燒器頭部。軸流風、旋流風的出口截面積可調，更大范國適應燃料及工況變化。煤粉通道采用特殊工藝敷有一層特種耐磨材料，極大的延長了燃燒器的使用壽命。
二、性能特點
1)一窯一設計：結合多年設計及現場經驗，采用計算機仿真模擬實驗，針對性設計燃燒器。
2)煤粉和一、二次風混合良好，燃燒充分快速，燃盡率高，能有效提高窯的熱力強度。
3)一次風率低，火焰動量1200-1500%m/s;合理減少一次冷風用量，更多的利用高溫二次風，從而降低熱耗，且沒有高溫峰值，有效降低氮氧化物排放5-10%。
4)火焰規則完整，不易變形，延長密襯的使用壽命。
5)火焰平滑順暢，向后延伸力強，有效控制回轉窯內高溫區長度和溫度。
6)對煤質的適應性更強，可燒煙煤，低揮發份煤，無煙煤，劣質煤，石油焦等多種固體燃料。
7)燃燒器煤通道采用耐麼陶瓷處理，使用壽命長，本體使用超過3年。
8)柴油點火采用壓縮空氣微油點火系統，可節油20-30%。
9)攏焰罩能形成碗狀效應，使火焰在剛出噴嘴時沒有強渦流，避免了溫度峰值，使火焰溫度分布均勻合理，可有效地保護密口筒體和護板。
10)在線調節方便；可在線調節軸流風、旋流風出口截面積，從而改變噴出速度和角度，達到調節火焰形狀和強弱的目的，最大限度滿足回轉窯生產需求。

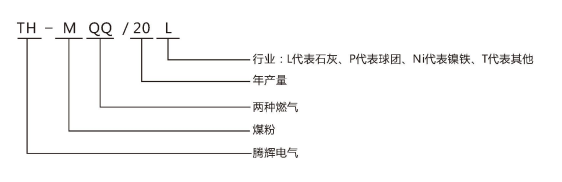

三、型號說明
四、選型參數表
球團窯燃燒器/煤粉燃燒器
|
窯型 (WT/A) |
燃燒器型號 |
煤風機 |
凈風機 |
||
|
流量 (m3/min） |
升壓 (kpa） |
流量(m3/min） |
升壓 |
||
|
30 |
TH-M/30P |
15 |
49-58.8 |
32 |
29.4 |
|
60 |
TH-M/60P |
20 |
50 |
||
|
120 |
TH-M/120P |
33 |
70 |
||
|
200 |
TH-M/200P |
45 |
100 |
||
|
240 |
TH-M/240P |
50 |
120 |
||
|
500 |
TH-M/500P |
100 |
230 |
||
|
說明 |
TH:騰輝電氣，M:煤粉，30:年產30萬噸，P:球團 |
||||
球團窯燃燒器/煤氣燃燒器
|
窯型 (WT/A) |
燃燒器型號 |
煤風機 (僅煤粉+氣混燒使用) |
凈風機 |
||
|
流量 (m3/min) |
升壓 (kpa) |
流量 (m3/min) |
升壓 |
||
|
30 |
TH-MQ/30P,TH-QQ/30P TH-Q/30P,TH-MQQ/30P |
15 |
49-58.8 |
32 |
29.4 |
|
60 |
TH-MQ/60P,TH-QQ/60P TH-Q/60P,TH-MQQ/60P |
20 |
50 |
||
|
120 |
TH-MQ/120P,TH-QQ/120P TH-Q/120P,TH-MQQ/120P |
33 |
70 |
||
|
200 |
TH-MQ/200P,TH-QQ/200P TH-Q/200P,TH-MQQ/200P |
45 |
100 |
||
|
240 |
TH-MQ/240P,TH-QQ/240P TH-Q/240P,TH-MQQ/240P |
50 |
120 |
||
|
500 |
TH-MQ/500P,TH-QQ/500P TH-Q/500P,TH-MQQ/500P |
100 |
230 |
||
|
說明 |

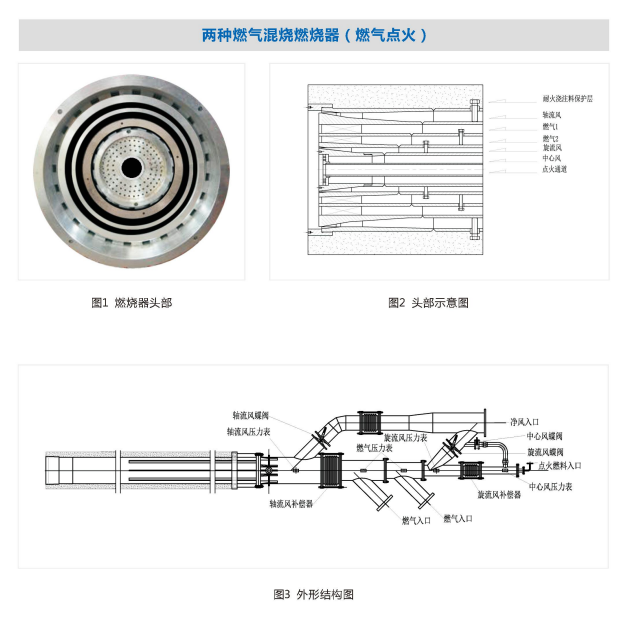

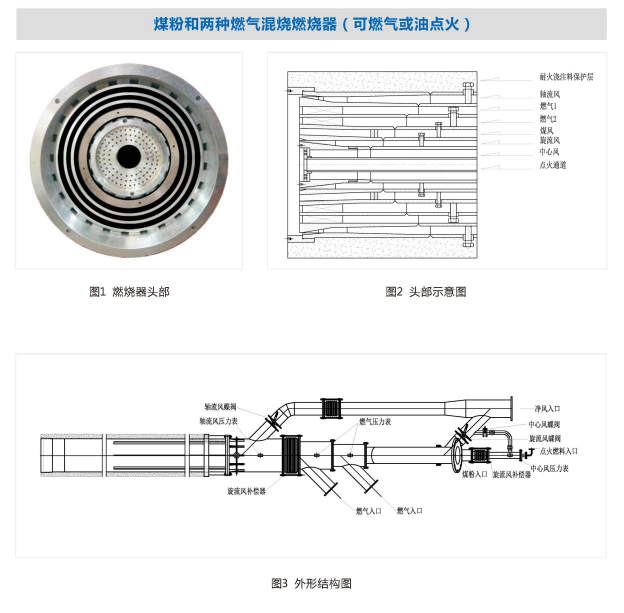

TH:騰輝電氣，MQ:煤粉+煤氣混燒，QQ:氣、氣混燒，Q:單一氣體，MQQ:煤+氣+氣混燒，30;年產30萬噸，P;球團 |
||||
五、選型參數表
石灰窯燃燒器/煤粉燃燒器
|
窯型(WT/A) |
燃燒器型號 |
煤風機 |
凈風機 |
||
|
流量(m3/min） |
升壓 |
流量(m3/min） |
升壓 |
||
|
5 |
TH-M/5L |
15 |
49-58.8 |
30-35 |
29.4 |
|
10 |
TH-M/10L |
20 |
40-50 |
||
|
20 |
TH-M/20L |
35 |
80-90 |
||
|
30 |
TH-M/30L |
45 |
110-120 |
||
|
說明 |
TH:騰輝電氣，M:煤粉，30:年產30萬噸，P:球團 |
||||
石灰窯燃燒器/煤氣混燒及氣氣混燒燃燒器
|
窯型 (WT/A) |
燃燒器型號 |
煤風機 (僅煤粉+氣混燒使用) |
凈風機 |
||
|
流量(m3/min) |
升壓 |
流量(m3/min) |
升壓 |
||
|
5 |
TH-MQ/5L,TH-QQ/5L TH-Q/5L,TH-MQQ/5L |
根據煤粉用量確定 |
49-58.8 |
30-40 |
29.4 |
|
10 |
TH-MQ/10L,TH-QQ/10L, TH-Q/10L,TH-MQQ/10L |
50-60 |
|||
|
20 |
TH-MQ/20L,TH-QQ/20L, TH-Q/20L,TH-MQQ/20L |
90-100 |
|||
|
30 |
TH-MQ/30L,TH-QQ/30L, TH-Q/30L,TH-MQQ30L |
120-130 |
|||
|
說明 |
TH;騰輝電氣，MQ;煤粉+煤氣混燒，QQ:氣、氣混燒，Q:單一氣體， MQQ:煤+氣+氣混燒，30:年產30萬噸，L:石灰 |
||||
