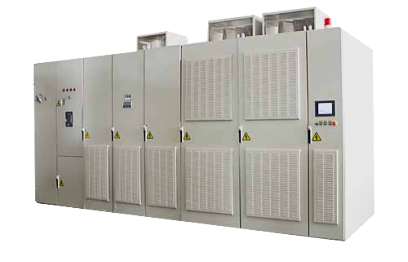

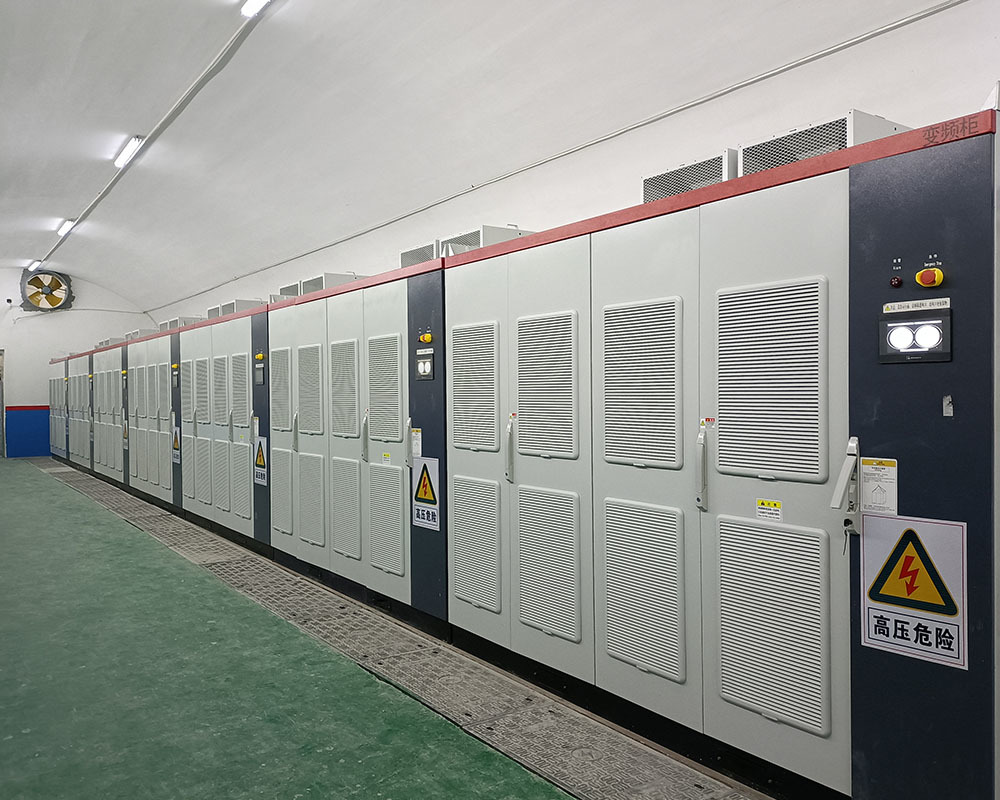

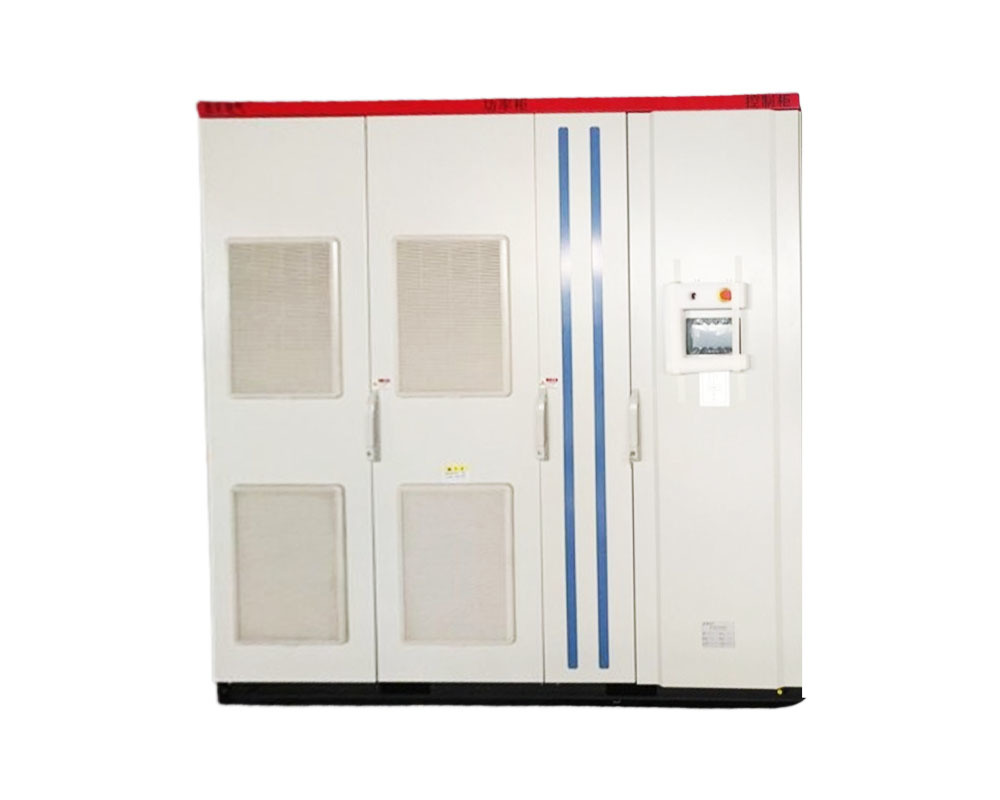

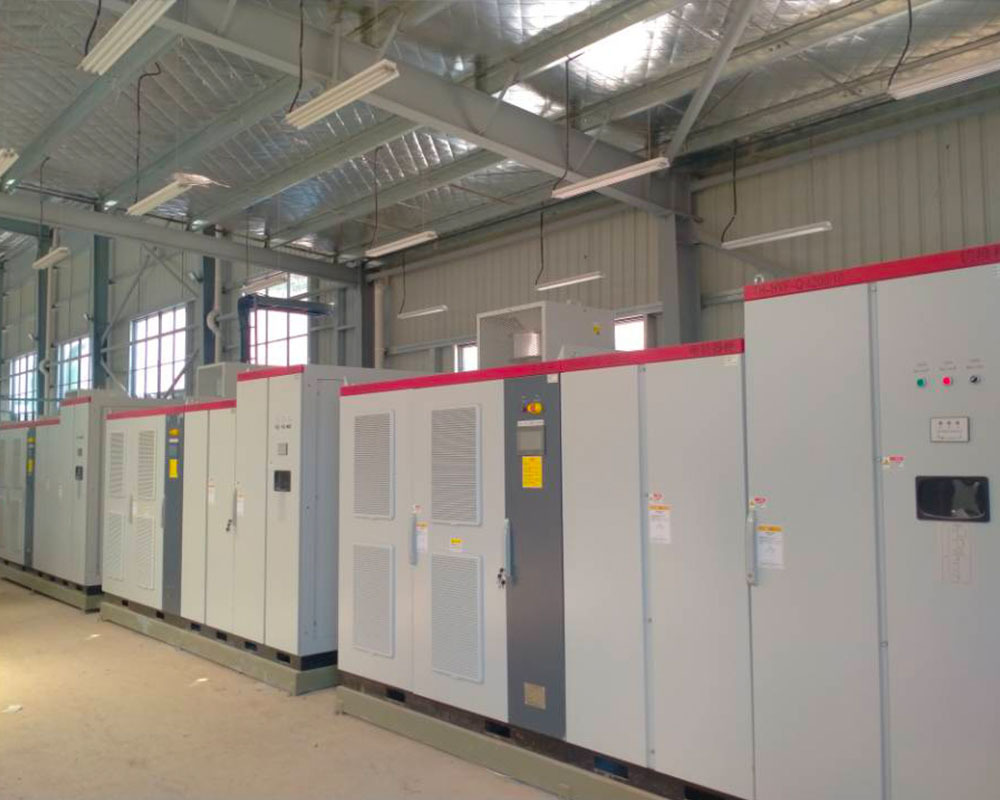

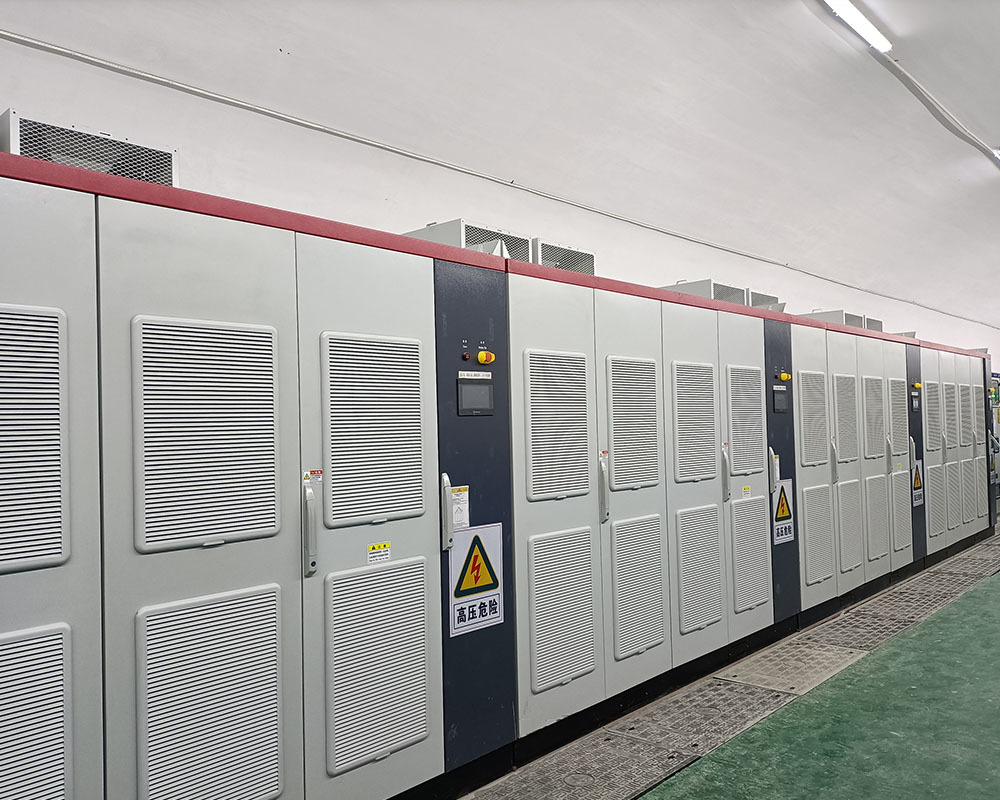

TH-SVG系列高壓動態無功補償裝置

TH-SVG應用于現代電力電子、電能控制、自動化、微電子及網絡通訊技術，采用最先進的瞬時無功功率理論和基于同步坐標變換的功率解耦算法，實現對系統無功的快速補償。即使使用在電網系統擾動很大的情況下人能有效維持系統的電壓穩定性和抑制諧波。

所屬分類：

SVG

產品留言 >

聯系我們 >

一、基本原理

　　TH-SVG用于輸電網時，主要功能為：在系統發生故障或者突增負荷時，動態地提供電壓支撐，抑制系統過電壓，確保輸電線電壓的穩定性：阻尼電力系統功率振蕩。

　　TH-SVG用于配電網時，主要用于電能質量控制，通過動態無功快速補償維持母線電壓，有效抑制電壓閃變，或通過電流跟蹤補償實現對沖擊負載或諧波負載的實時動態補償，提高功率因數。

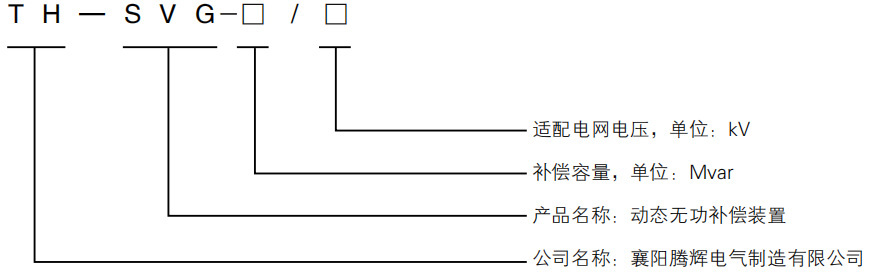

二、型號說明

三、性能特點

　　◆響應迅速

　　TH-SVG硬件系統采用IGBT等大功率開關器件，采用瞬時無功算法，迅速抑制電壓波動和電壓閃變，補償無功，響應時間縮短在30ms以內，可以大大削弱負荷的功率沖擊，保護電氣設備。

　　◆諧波少

　　TH-SVG采用鏈?zhǔn)街麟娐方Y(jié)構和高頻PWM控制技術，產生的低次諧波很少，能夠有效減輕諧波對電網的污染。

　　◆運行范圍寬

　　TH-SVG提供的無功電流隨母線電壓降低而減小，當母線電壓過低時TH-SVG無功補償?shù)哪芰苋?；而輸出的無功功率與母線電壓成正比例，提供的無功電流與母線電壓無關，當母線電壓降低時，TH-SVG工作在恒定電流源狀態，無功補償?shù)哪芰^弱。相同容量的TH-SVG裝置的無功補償能力相當于1.3~1.5倍同容量的SVC裝置。

　　◆功率低，噪聲小，占地省

　　TH-SVG鏈?zhǔn)街麟娐窡o(wú)需大容量多重化變壓器、各次濾波和大容量的電抗器，功耗小，噪聲低(約15dB)，而同容量的TH-SVG占地面積不超過SVC的一半。

　　◆技術先進

　　采用先進的PSCAD電力系統仿真技術進行產品設計和系統驗證。

　　10ms內的無功檢測和控制技術，能夠?qū)崟r(shí)檢測、跟隨系統無功變化，特別適用于突變負荷的無功快速補償，節能效果顯著。

　　載波移相SPWM控制技術、電容直流電壓均衡技術、繼電保護和監控保護技術。專用閥體壓接技術、開關器件緩沖技術運用保證了IGBT閥串工作的可靠性。

　　主控制器采用全封閉抗干擾單元機箱，新型背式結構設計，雙層屏蔽，控制總線不外引，以減少電磁干擾。

　　靈活的控制方式，可采用恒無功或恒電壓控制，三相平衡控制或分相控制等多種控制策略。

　　◆高可靠性

　　IGBT閥體采用臥式，運行可靠，維護工作量小；同時采取功率單元串聯、冗余和旁路措施，提高設備使用率和可靠性。

　　根據系統應用環境和裝置容量大小，采用強迫風冷、熱管散熱或水風交換式散熱系統供用戶選擇，散熱性能安全可靠，維護成本低。

　　全數字化智能控制系統，具有全面的控制、監視和故障診斷功能，大大減少了調試、維護和檢修的時間。

　　控制系統與功率單元之間采用光纖通訊，信號穩定，不會受外界電磁場的干擾和影響，很好的解決了強、弱之間的隔離問題。

　　一次回路經過了詳細的仿真分析，充分考慮了各類過載、過電壓和系統大擾動問題，完整的微機保護系統能夠保證設備安全運行，可靠工作。

　　極強的自診斷功能，既有靜態自檢，又有運行中的動態檢測，能及時對系統中各宗突發事件做出準確的預警和保護動作。

四、性能參數表

項目	參數
系統容量	±1Mvar~ ±100Mvar
輸入線電壓	6kV,10kV,27.5kV,35kV
閥組結構	組架開放式，鏈?zhǔn)紿橋電源逆變器，通過連接電抗器接入電網
冷卻方式	純水冷卻/熱管/強迫風冷
控制系統	全數字控制系統
控制方式及精度	電壓控制、無功功率控制或電壓和無功聯合控制，控制量PCC點電壓；控制精度：0.5%；觸發精度：0.1° ~0.3°
無功調節范圍	-100%~+100%
調節方式	三相平衡、分項調節
平均功率因數	≥0.95
響應時間	不大于5ms
控制系統與功率單元間	光纖隔離
總功率損耗	額定條件下，不超過控制對象額定功率的2%
噪聲水平	自冷無噪聲≤52dB；水冷≤78dB
控制電壓	AC380V，AC220V或DC220V
使用期限	≥20年
