TGWB系列高壓電容補償裝置
所屬分類：
一、概述

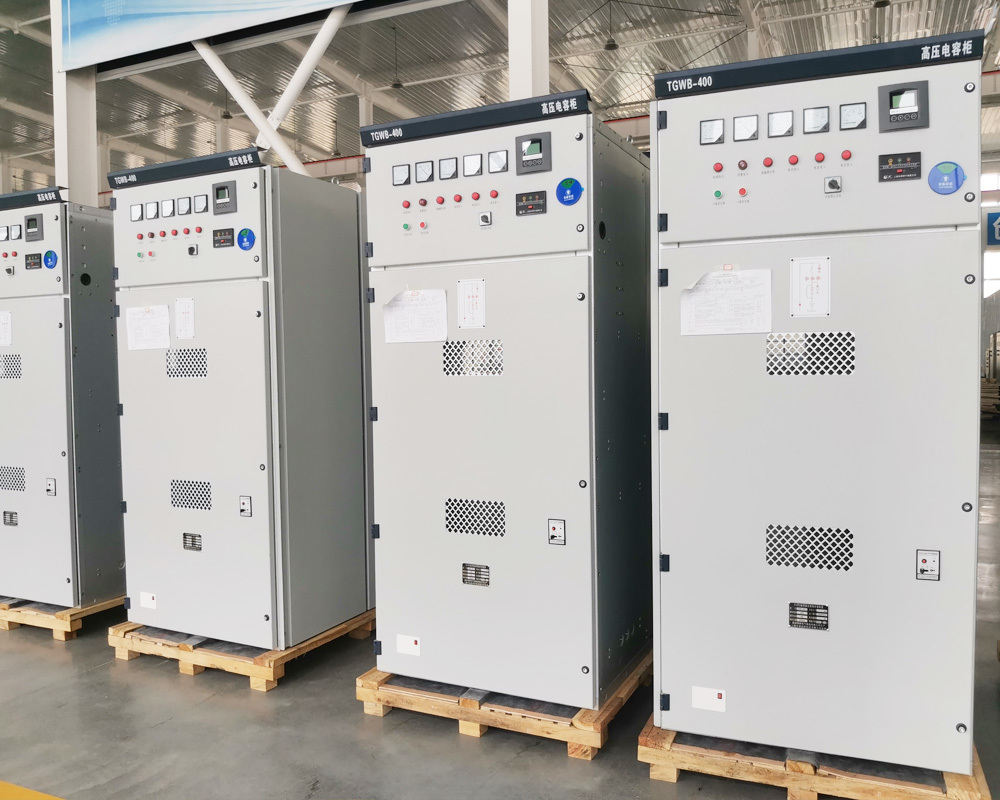

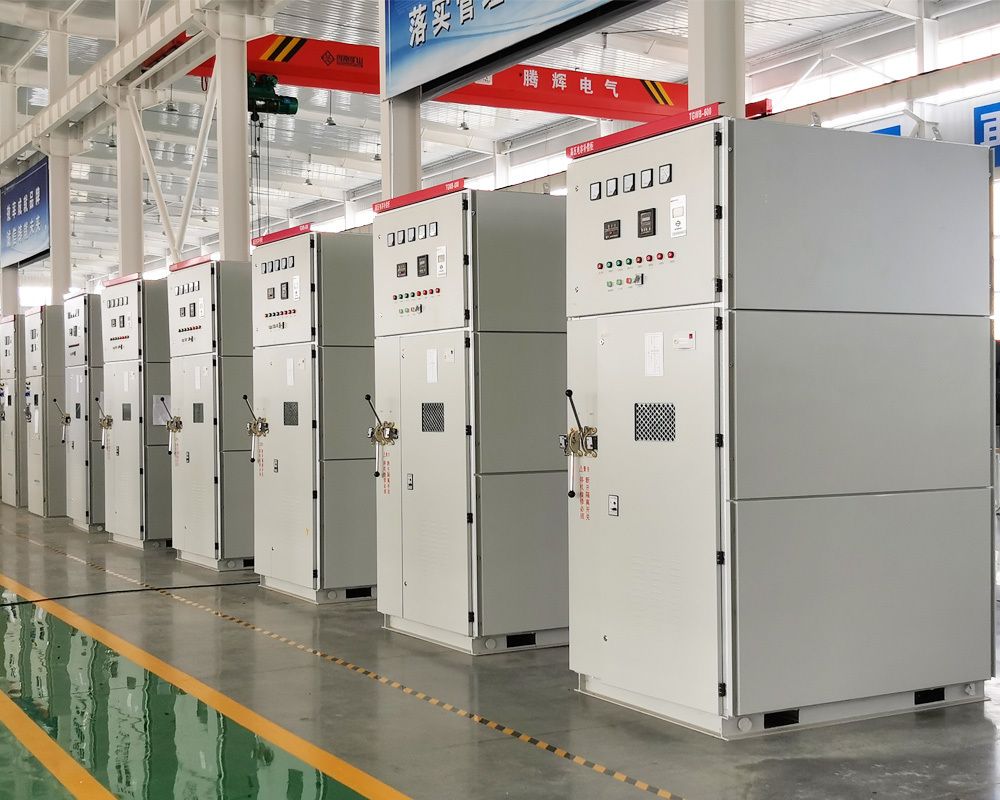

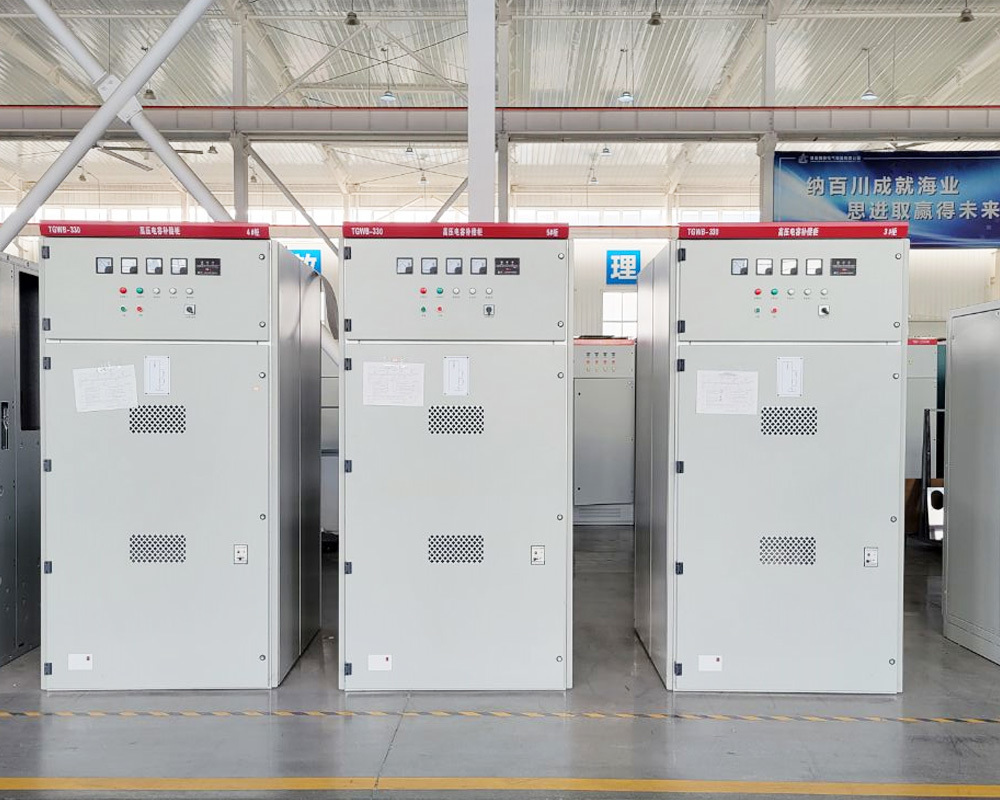

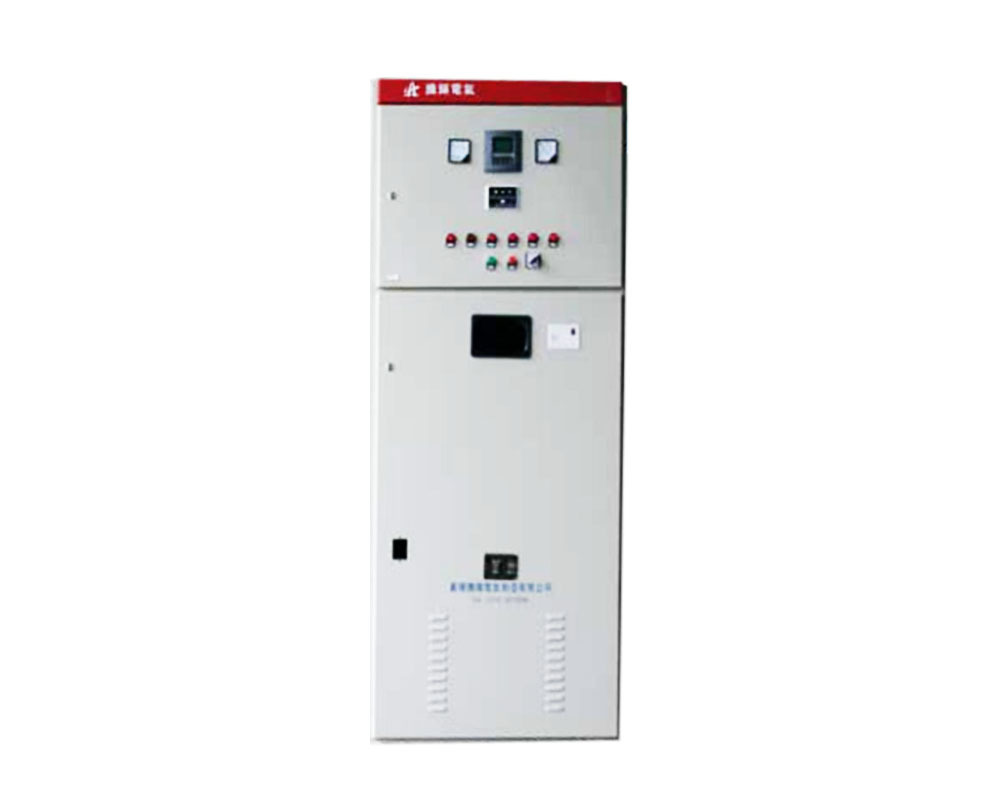

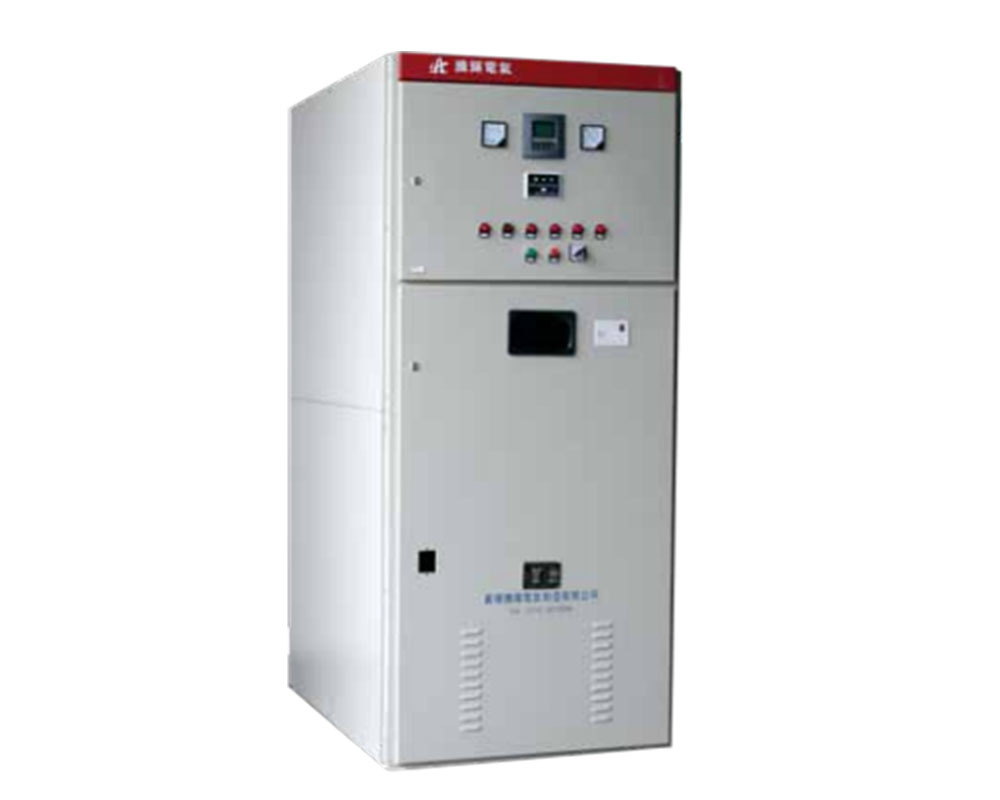

TGWB系列高壓電容補償裝置是在高壓電機定子繞組側并聯電容器組，與電機同步運行，用于提高電機功率因數，降低電機定子電流，從而實現了節能降耗和改善電網用電質量的作用。
二、系統特點
◆采用優質三相高壓電力電容器，具有介質損耗小、體積小、運行溫度低、重量輕等特點；
◆電容器內置放電電阻，使裝置脫離電網后，5分鐘內將殘余電壓降至50V以下；
◆功率因數可提高到0.95以上，降低無功功率；
◆具有高壓帶電顯示和電磁鎖，確保設備可靠運行和人身安全。
三、性能參數表
|
項目 |
功能和指標 |
|
適配電壓 |
3kV~10kV |
|
補償容量 |
75kvar~500kvar |
|
最高工作電流 |
≤1.3倍額定電流 |
|
最高工作電壓 |
≤1.1倍額定電壓 |
|
斷電殘壓 |
5s后≤10%額定電壓 |
|
防護等級 |
IP20/IP40 |
|
整體結構 |
柜式 |
|
保護和監控 |
外熔絲 |
|
使用環境 |
海拔高度不超過1000米； 上限40℃(24小時平均氣溫不超過35℃),下限0℃； 相對濕度不超過90%； 安裝地點不允許有導電塵埃及腐蝕性氣體。 |
四、選型參考
|
型號 |
補償容量 |
外形尺寸W*D*H(mm) |
備注 |
|
TGWB-6.6-75 |
≤75 |
1100*1200*2000 |
高壓6kV |
|
TGWB-6.6-150 |
≤150 |
1100*1200*2000 |
|
|
TGWB-6.6-250 |
≤250 |
1100*1200*2200 |
|
|
TGWB-6.6-350 |
≤350 |
1100*1200*2200 |
|
|
TGWB-6.6-450 |
≤450 |
1100*1200*2400 |
|
|
TGWB-6.6-500 |
≤500 |
1100*1200*2400 |
|
|
TGWB-12-75 |
≤75 |
1100*1200*2000 |
高壓10kV |
|
TGWB-12-150 |
≤150 |
1100*1200*2000 |
|
|
TGWB-12-250 |
≤250 |
1100*1200*2200 |
|
|
TGWB-12-350 |
≤350 |
1100*1200*2200 |
|
|
TGWB-12-450 |
≤450 |
1100*1200*2400 |
|
|
TGWB-12-500 |
≤500 |
1100*1200*2400 |

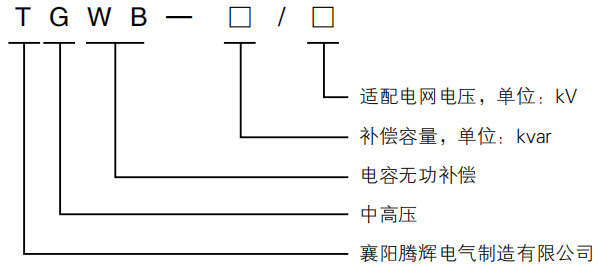

五、型號說明
六、訂貨須知
◆用戶訂貨時提供額定電壓、補償容量及其它技術要求；
◆補償裝置進出線方式；
◆最高工作電壓：不超過額定電壓的110%(過渡過程除外)，最高工作電流：不超過額定電流的1.3倍；
◆電容補償柜可以對電機進行就地補償，也可以對電網進行集中補償，用戶可以選擇高壓電容補償柜TGWB，低壓電容補償柜TDWB；
◆若用戶的電機是繞線式電機，則可以配備我公司的TJ靜止式進相器和TJ-B變負載進相器用來降低無功功率，提高功率因數。
