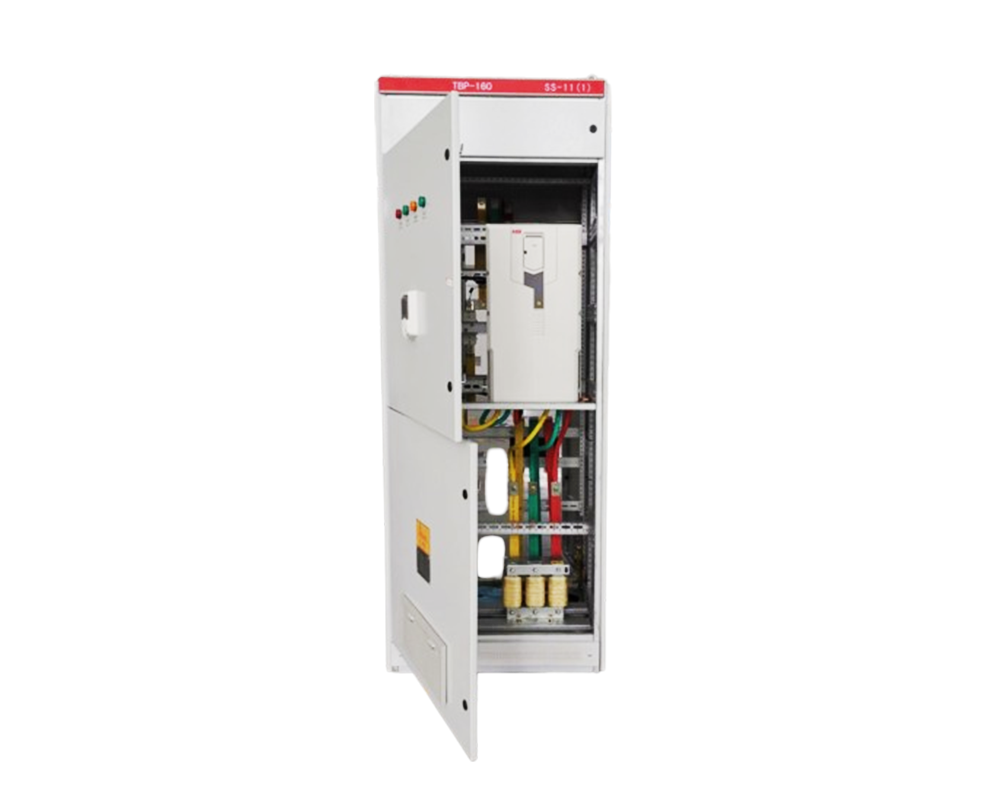

TBP系列低壓變頻調速柜

TBP系列低壓變頻調速柜是針對三相異步或同步電動機調速而研制的節能產品，它是通過改變電機定子回路的電源頻率從而改變電機轉速的一種調速產品，它廣泛應用于化工、冶金、鋼鐵、煤炭、水泥等行業的風機、水泵的節能和調速。

所屬分類：

變頻調速類

變頻節能類

產品留言 >

聯系我們 >

一、概述

二、性能特點

　　◆調整范圍大，調速比可達20:1，調速精度高；

　　◆節能效果顯著，節電率大30%以上，對于離心式風機和軸流式風機等變負載電機尤其顯著；

　　◆具有過載、缺相、欠壓、三相不平衡跳閘等多種保護功能、保護電機安全運行；

　　◆具有標志串行通訊接口，可將多臺變頻器連到遠程控制系統。

三、性能參數表

項目		項目描述
輸入	額定電壓；頻率	三相，380V~440V；50Hz/60Hz
	額定電壓；頻率	單相，200V~220V；50Hz/60Hz
	允許電壓工作范圍	電壓：380V( - 15%)~ 440V(+10%),200V( - 10%)~ 220V (+10%)；電壓失衡率：＜ 3%；頻率：±5%
輸出	電壓	0 ~輸入電壓
輸出	頻率	0Hz~ 550Hz
主要控制性能	控制方式	V/F模式、矢量模式
	調速范圍	1:100(矢量)
	起動轉矩	0.50Hz 時 150% 額定負載
	頻率精度	數字設定：最高頻率×±0.01%；模擬設定：最高頻率 ×±0.2%
	頻率分辨率	數字設定：0.01Hz；模擬設定：最高頻率×0. 1%
	轉矩提升	自動轉矩提升，手動轉矩提升0.1% ~ 30.0%
	V/F 曲線	四種方式：1 種用戶設定V/F 曲線方式和 3 種降轉矩特性曲線方式(2.0 次冪、1.7 次冪、1.2 次冪)
	加減速曲線	加減速時間，時間單位(分 / 秒)可選，最長 600 分鐘
	內置PI	可方便地構成閉環控制系統
	自動節能運行	根據負載情況，自動優化V/F 曲線，實現節能運行
	自動電壓調整(AVR)	當電網電壓變化時，能自動保持輸出電壓恒定
保護功能		輸入缺相保護(可選)、輸出缺相保護(可選)、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等

四、選型參考

型號	適配電機功率kW	*外形尺寸WDH(mm)*	*安裝尺寸WDΦ(mm)*	冷卻方式
TBP-30/440	≤30	8008002000	75075014	風冷
TBP-75/440	30~75	8008002000	75075014
TBP-160/440	75~160	10008002000	85075014
TBP-245/440	160~245	10008002000	85075014
TBP-475/440	245~475	100010002000	85085014
