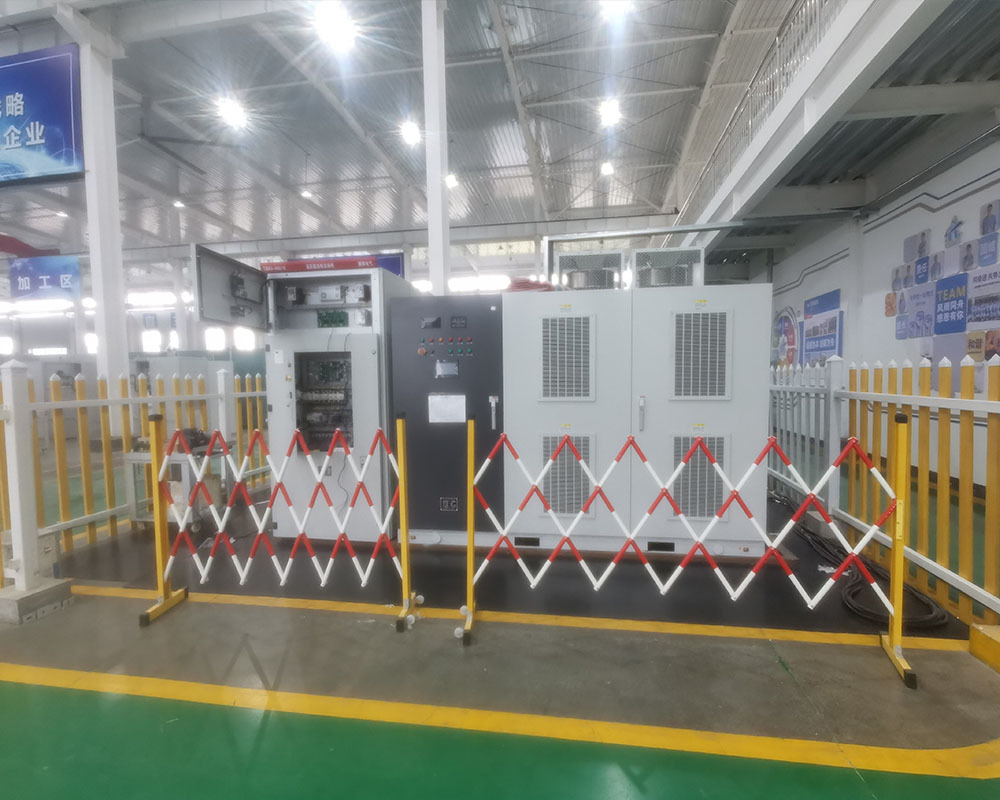

TH-HVF系列高壓變頻調速系統
所屬分類：
一、基本原理

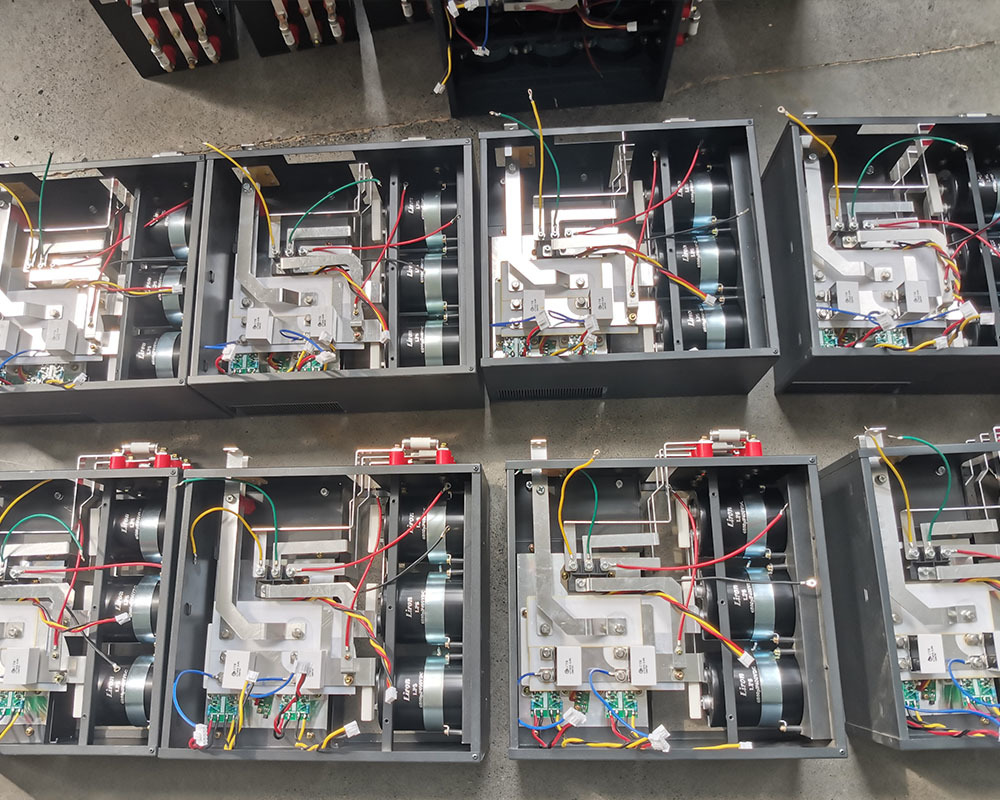

采用先進的功率單元串聯疊波技術、矢量控制技術、優化的PWM控制算法，將50Hz電網電壓變換成0~50Hz(60Hz)的變頻變壓的正弦電壓和正弦電流輸出，對電機轉速進行調整，滿足用戶對風機、水泵等設備調速節能以及改善生產工藝的迫切需要。
二、性能特點
◆高效率、高功率因數、無諧波污染
TH-HVF系列高壓變頻調速系統采用的是功率單元的高—高方案，采用了多繞組高壓移相變壓器，二次側繞組中流過的電流，在變壓器一次側疊加時形成正弦波的電流波形。功率因數高于0.95，整機效率高于98%。采用多電平技術通過疊加來降低諧波幅度，純凈的無諧波輸入對電網不存在任何干擾，輸出諧波失真低于2%，滿足并高于電能質量公用電網IEE519國際標準的規定。
◆先進的故障單元旁路運行技術
為了提高系統的可靠性，整個變頻調速系統中考慮了一定的輸出電壓裕量，并在各功率單元中增加了旁路電路。當某個功率單元出現故障時可以自動監控故障并起動旁路電路，使得該單元不再投入運行，然后通過線電壓自動均衡技術調整相與相之間的夾角，在相電壓輸出最大且不相等的前提下保證最大的線電壓均衡輸出。
◆可靠的振蕩抑制技術
電機輕載或者空載時會出現局部不穩定現象，這時的電流幅度波動很大，電流的振蕩可能會導致系統因過流或過壓而觸發保護。采用優越的電流振蕩抑制算法，能夠有效抑制電流的振蕩，保證系統穩定可靠的工作。
◆飛車起動功能
飛車起動也稱轉速跟蹤起動，主要用在風機因受外力而正方向旋轉的情況下起動和由工頻切換為變頻的過程。采用飛車起動功能，變頻器檢測到轉子的實際轉速然后輸出與轉子相同的頻率，這樣就不會有電能回饋到變頻器直流母線了，也就不會出現過壓保護，從而順利起動電動機。
◆工變頻無擾切換
可以實現變頻與工頻運行中無擾切換，切換過程不會引起保護停機。變頻切工頻是通過檢測工頻電網的頻率、幅值、相位，調整變頻器輸出電壓的頻率、幅值、相位和工頻一致，收到切換命令后，將變頻器和電機脫開，然后將電機連到電網上，實現變頻切工頻過程。工頻切變頻是工頻電網和電機脫開后，變頻器和電機連接，然后變頻采用飛車起動技術拖動電機運行。
◆多機主從控制技術
變頻器具備主從控制功能，多臺變頻器之間可通過數據總線組成主從控制網絡。將其中的一臺設為主機，其它設為從機，主機實時采集各從機的狀態信息，同時發送給各從機頻率、轉矩指令，實現各臺變頻器的功率平衡和綜合控制。該技術適用于皮帶機、提升機等需要功率平衡控制的場合。
三、型號說明
四、性能參數表
|
適用電機功率(kW) |
200kW~12000kW(以 4 極電機為標準，6~12 極電機按電流選型) |
|
|
額定輸出 |
額定功率(kW) |
電機額定電壓的額定功率：200kW~12000kW |
|
額定電流(A) |
電機額定電壓的額定電流 |
|
|
過載能力 |
105%連續，120% 允許1分鐘，150%允許3s，180%立即保護 |
|
|
輸出電壓(kV) |
三相：0~6kV，(0~10kV) |
|
|
波形 |
多重化SPWM正弦波 |
|
|
輸入電壓 |
相數、頻率、電壓 |
三相，50Hz，6kV(10kV) |
|
允許波動 |
電壓：-10%~+10%，頻率：±5%， -15% ~ -35%降額連續運行 |
|
|
基本性能 |
起動頻率 |
1.1~5Hz可設定 |
|
精度 |
模擬設定：最高頻率設定值的0.3%(25 ±10℃)以下 數字設定：最高頻率設定值的0.1%( -10~+50℃)以下 |
|
|
分辨率 |
模擬設定：最高頻率設定值的二千分之一 數字設定：0.01Hz(99.99Hz以下)，0.1Hz(100Hz以上) |
|
|
效率 |
>98%，額定輸出時 |
|
|
功率因數 |
>0.95 |
|
|
控制 |
加、減速時間 |
0.1~6000.0s，對加速，減速時間可以單獨設定 |
|
電壓/頻率特性 |
由所選定的V/F曲線決定 |
|
|
PID |
手動設定PID參數 |
|
|
附屬功能 |
V/F曲線、低頻補償、額定電流、電流保護界限設定 |
|
|
高壓隔離 |
電磁耦合，多通道光纖傳輸 |
|
|
控制電源輸入 |
AC220V 2kVA |
|
|
運轉 |
運轉操作 |
本控(觸摸屏)操作、遠距離外控操作，上位機操作(可選) |
|
頻率給定 |
觸摸屏數字給定、多段速給定，加減速給定，上位機給定，外控模擬信號(DC4 ~20mA)給定 |
|
五、選型參考
|
產品型號 |
適配電機電壓(kV) |
適配電機功率(kW) |
外形尺寸W*D*H(mm)(不含切換柜) |
|
TH-HVF-450/6 |
6 |
450 |
2000*1500*1900 |
|
TH-HVF-500/6 |
6 |
500 |
2000*1500*1900 |
|
TH-HVF-560/6 |
6 |
560 |
2000*1500*1900 |
|
TH-HVF-630/6 |
6 |
630 |
2200*1700*2120 |
|
TH-HVF-710/6 |
6 |
710 |
2200*1700*2120 |
|
TH-HVF-800/6 |
6 |
800 |
2200*1700*2120 |
|
TH-HVF-900/6 |
6 |
900 |
2200*1700*2120 |
|
TH-HVF-1000/6 |
6 |
1000 |
2200*1700*2120 |
|
TH-HVF-1120/6 |
6 |
1120 |
2200*1700*2120 |
|
TH-HVF-1250/6 |
6 |
1250 |
3300*1700*2420 |
|
TH-HVF-1400/6 |
6 |
1400 |
3300*1700*2420 |
|
TH-HVF-1600/6 |
6 |
1600 |
3600*1700*2420 |
|
TH-HVF-1800/6 |
6 |
1800 |
3600*1700*2420 |
|
TH-HVF-2000/6 |
6 |
2000 |
3600*1700*2420 |
|
TH-HVF-2400/6 |
6 |
2400 |
3600*1700*2420 |
|
TH-HVF-2500/6 |
6 |
2500 |
4600*1700*2420 |
|
TH-HVF-2800/6 |
6 |
2800 |
4600*1700*2420 |
|
TH-HVF-3150/6 |
6 |
3150 |
5900*1700*2420 |
|
TH-HVF-3300/6 |
6 |
3300 |
5900*1700*2420 |
|
TH-HVF-4000/6 |
6 |
4000 |
6500*1700*2420 |
|
TH-HVF-4500/6 |
6 |
4500 |
6500*1700*2420 |
|
TH-HVF-4800/6 |
6 |
4800 |
6500*1700*2620 |
|
TH-HVF-5000/6 |
6 |
5600 |
6500*1700*2620 |
|
TH-HVF-220/10 |
10 |
220 |
2500*1600*2000 |
|
TH-HVF-250/10 |
10 |
250 |
2500*1600*2000 |
|
TH-HVF-280/10 |
10 |
280 |
2500*1600*2000 |
|
TH-HVF-315/10 |
10 |
315 |
2500*1600*2000 |
|
TH-HVF-355/10 |
10 |
355 |
2500*1600*2000 |
|
TH-HVF-400/10 |
10 |
400 |
2500*1600*2000 |
|
TH-HVF-450/10 |
10 |
450 |
2500*1600*2000 |
|
TH-HVF-500/10 |
10 |
500 |
2500*1600*2000 |
|
TH-HVF-560/10 |
10 |
560 |
2500*1600*2000 |
|
TH-HVF-630/10 |
10 |
630 |
2500*1600*2000 |
|
TH-HVF-710/10 |
10 |
710 |
2500*1600*2000 |
|
TH-HVF-800/10 |
10 |
800 |
2500*1600*2000 |
|
TH-HVF-900/10 |
10 |
900 |
2500*1600*2000 |
|
TH-HVF-1000/10 |
10 |
1000 |
2500*1600*2000 |
|
TH-HVF-1250/10 |
10 |
1250 |
2800*1700*2120 |
|
TH-HVF-1400/10 |
10 |
1400 |
2800*1700*2120 |
|
TH-HVF-1600/10 |
10 |
1600 |
2800*1700*2120 |
|
TH-HVF-1800/10 |
10 |
1800 |
2800*1700*2120 |
|
TH-HVF-2000/10 |
10 |
2000 |
2800*1700*2120 |
|
TH-HVF-2250/10 |
10 |
2250 |
4100*1700*2420 |
|
TH-HVF-2400/10 |
10 |
2400 |
4100*1700*2420 |
|
TH-HVF-2500/10 |
10 |
2500 |
4100*1700*2420 |
|
TH-HVF-2800/10 |
10 |
2800 |
4400*1700*2420 |
|
TH-HVF-3000/10 |
10 |
3000 |
4400*1700*2420 |
|
TH-HVF-3200/10 |
10 |
3200 |
4400*1700*2420 |
|
TH-HVF-3500/10 |
10 |
3500 |
4400*1700*2420 |
|
TH-HVF-4000/10 |
10 |
4000 |
4400*1700*2420 |
|
TH-HVF-4500/10 |
10 |
4500 |
6200*1700*2620 |
|
TH-HVF-4800/10 |
10 |
4800 |
6200*1700*2620 |
|
TH-HVF-5600/10 |
10 |
5600 |
6200*1700*2620 |

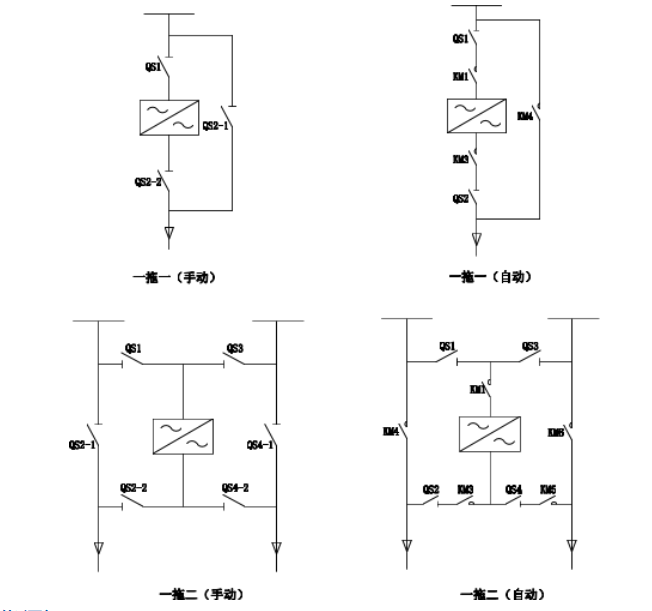

六、騰輝TH-HVF高壓變頻調速系統方案
一拖一手動方案：是變頻調速系統的標準配置，能夠?qū)ω撦d進行變頻與工頻的切換，能夠確保變頻調速系統維護時的安全。
一拖一自動方案：能夠?qū)ω撦d進行變頻與工頻的快速切換，能夠確保變頻調速系統維護時的安全。在系統要求切換時間較短時宜采用此方案。
一拖二手動方案：除了具備一拖一系統的功能以外，同時能夠?qū)蓚€負載進行切換，滿足兩臺負載的周期性運行。
一拖二自動方案：除了具備一拖一系統的功能以外，同時能夠?qū)蓚€負載進行快速切換，在系統要求切換時間較短時宜采用此方案。
七、訂貨須知
◆騰輝TH-HVF高壓變頻適用于電力行業的鍋爐給水泵、循環泵、凝結水泵、灰漿泵、送風機、引風機、一次風機、增壓風機等；采礦行業的礦井的排水泵、排風扇、提升機等；冶金行業的高爐鼓風機、冶煉制氧機、除塵風機等；石化行業的大型輸油泵、化工生產的壓縮機等；城市建設的自來水供水泵、集中空調壓縮機等。
◆也可以根據用戶的要求，配備TBP系列低壓變頻調速柜或者TYT系列液體電阻調速柜。
