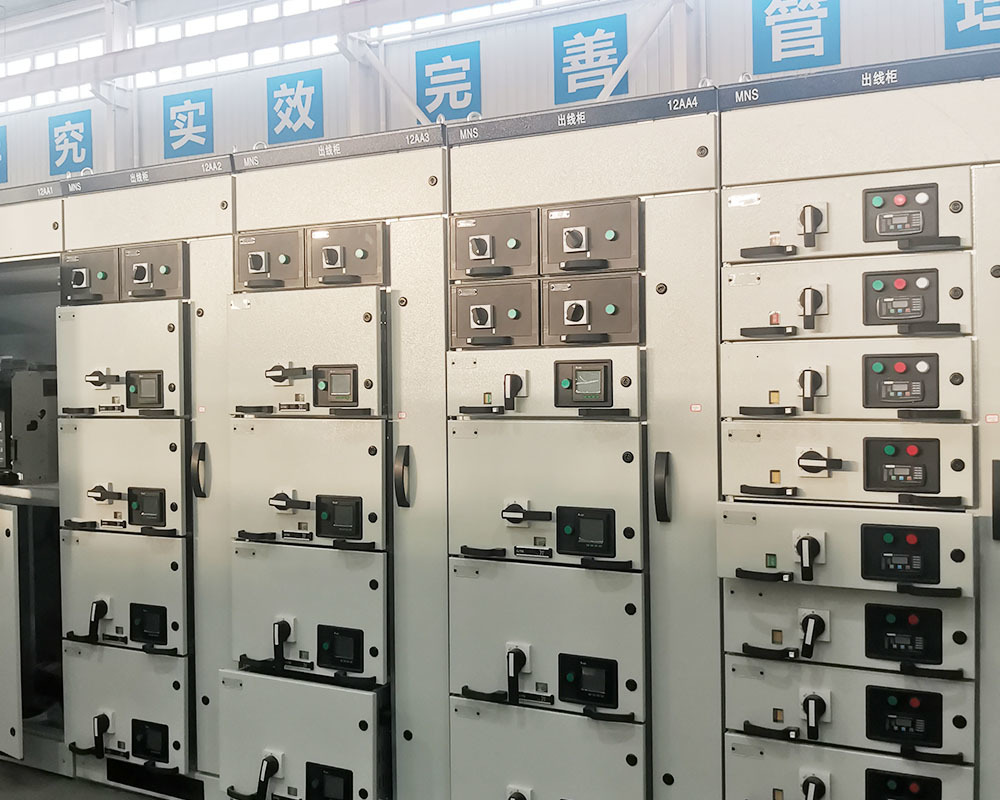

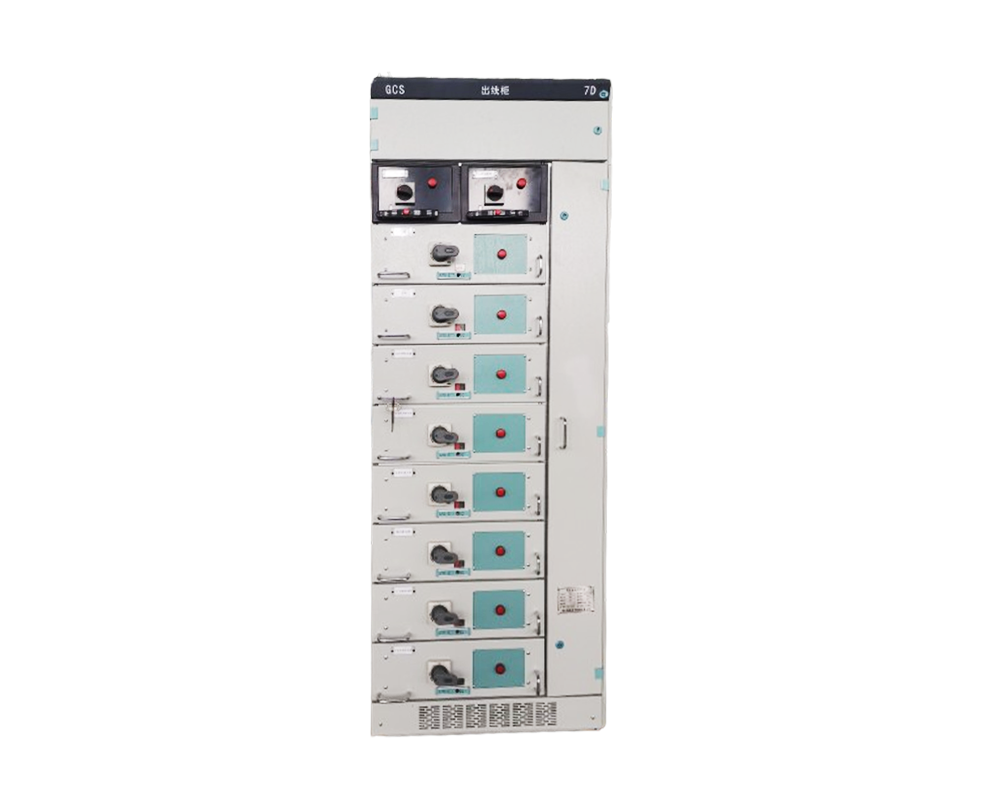

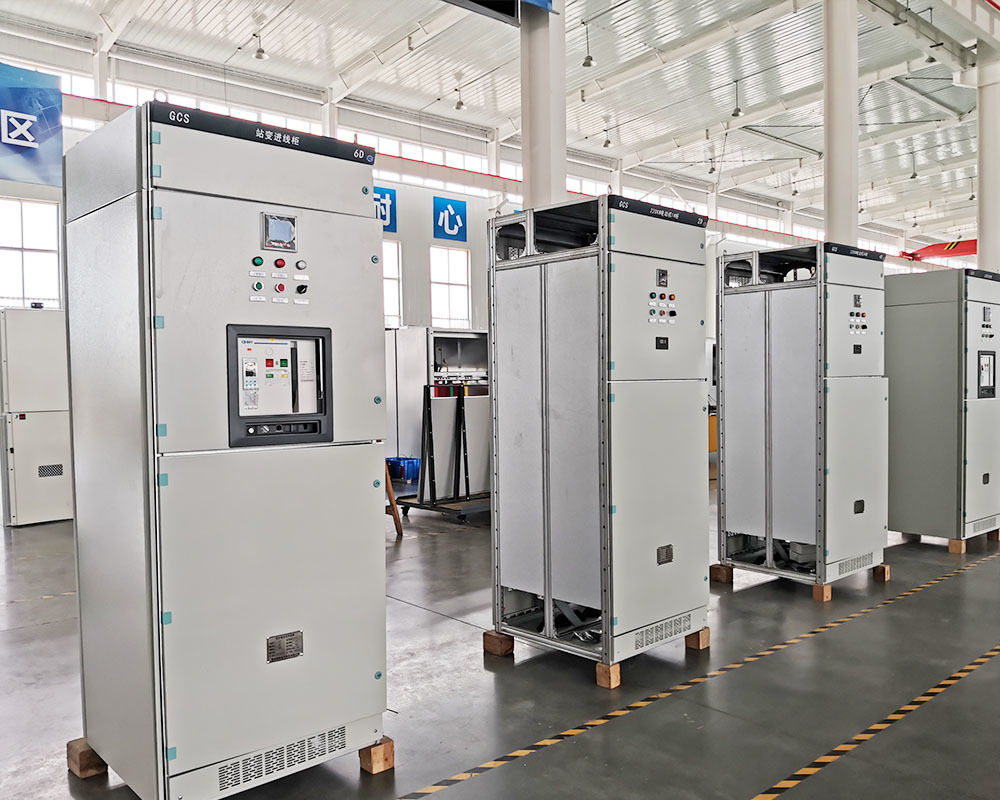

GCS、GCK、MNS系列低壓抽出式開關柜

低壓抽出式開關柜(以下簡稱裝置)用于工礦，高層民用建筑，交流50Hz，電壓380V、主變壓器額定容量1000kVA、三相三線或三相四線系統中，作為低壓配電系統的受電、饋電或電動機控制用。

所屬分類：

高低壓配電柜類

產品留言 >

聯系我們 >

一、概述

　　低壓抽出式開關柜是新型抽屜式開關柜，結構型式為組裝式，同類型的抽屜可以互換，檢修安裝方便。本產品技術性能符合IEC39-85標準，防護等級IP30，主開關的分?jǐn)嗄芰?0kA，可作為高層建筑、發電廠、變電所石油化工部門、廠礦企業等低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)阮~定電壓380V或660V，頻率50Hz，主母線額定電流為3150A、饋線電流630A以下的電路中作的電能轉換、分配與控制，也可以直接起動電動機。

　　設備滿足電力市場對增容、計算機接口、動力集中控制、方便安裝、維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜，產品具有分?jǐn)?、接通能力高、?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點，可以作為低壓抽出式開關柜的換代產品使用。

二、性能參數表

項目	功能和指標
電壓	≤660V
頻率	50Hz
垂直母線系統載流量	1000A
水平母線系統載流量	2000A
峰值電流	30kA≤Ish≤220kA
有效值電流	15kA＜IK＜110kA
短路時間	0.1s＜t＜1 s
防護等級	IP3X/IP4X
整體結構	柜式
保護和監控	電壓，電流，過載，短路
使用環境	海拔高度不超過1000米；上限40℃(24小時平均氣溫不超過35℃),下限-5℃；相對濕度不超過90%；安裝地點不允許有導電塵埃及腐蝕性氣體。
