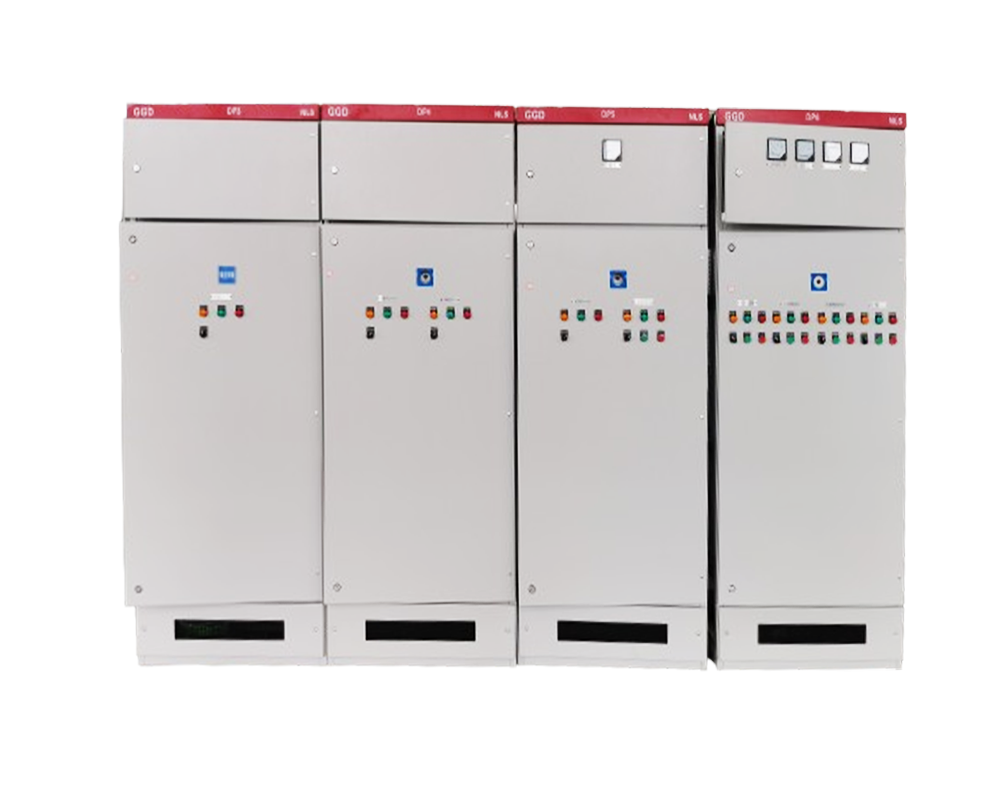

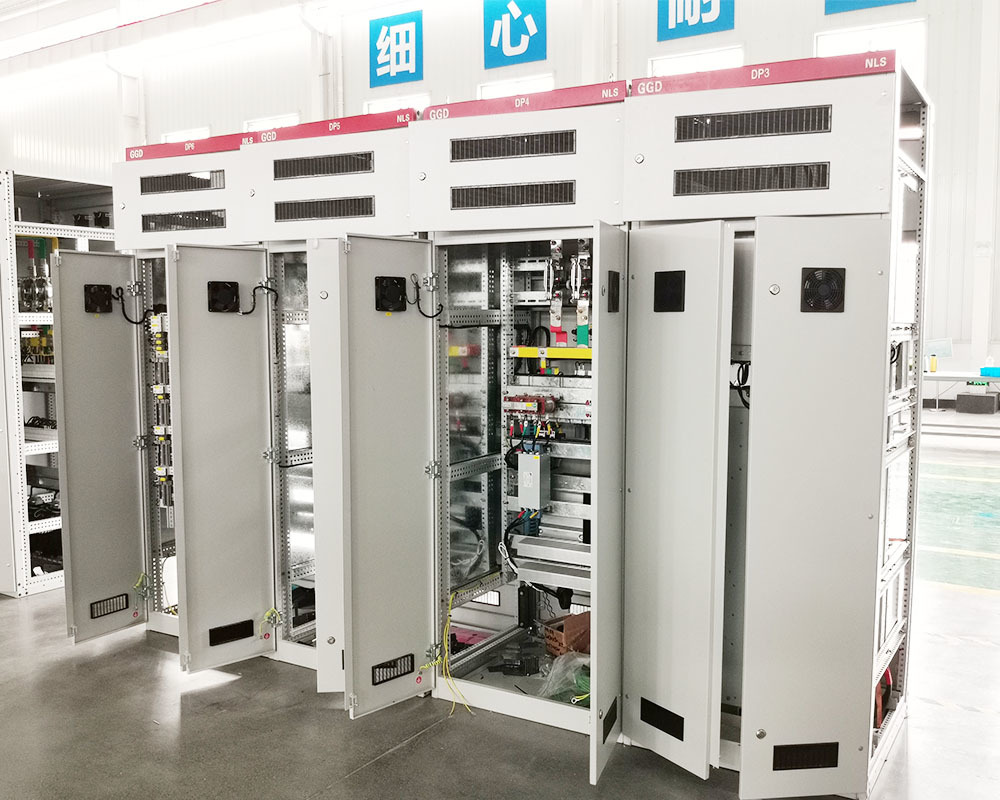

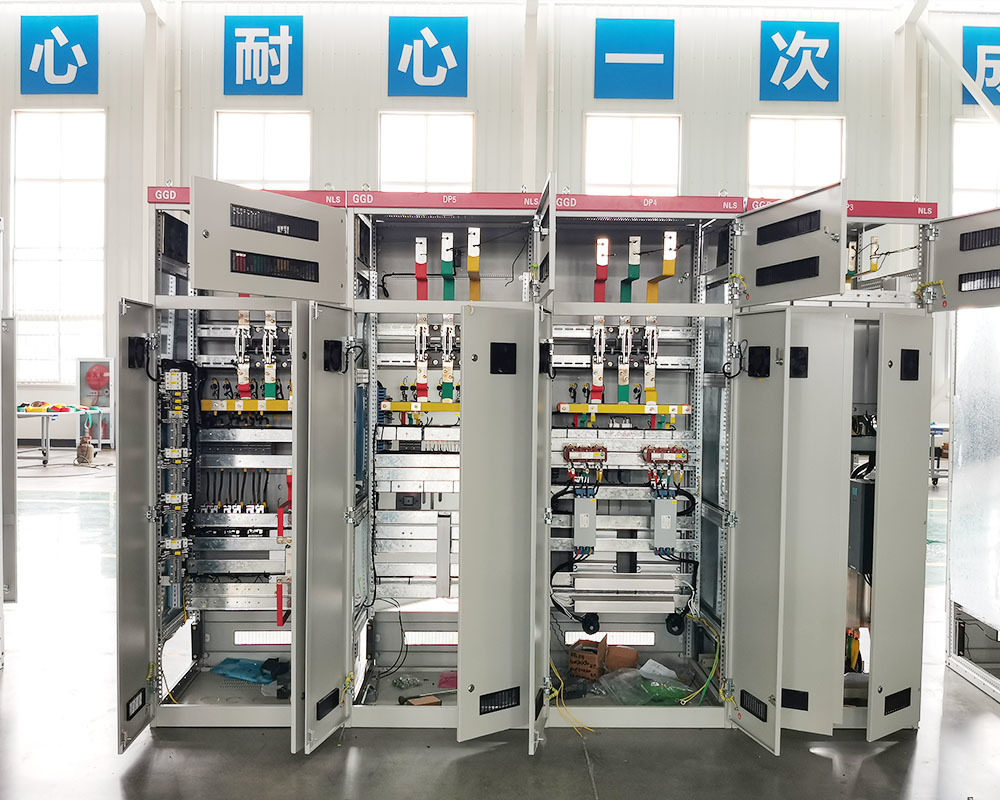

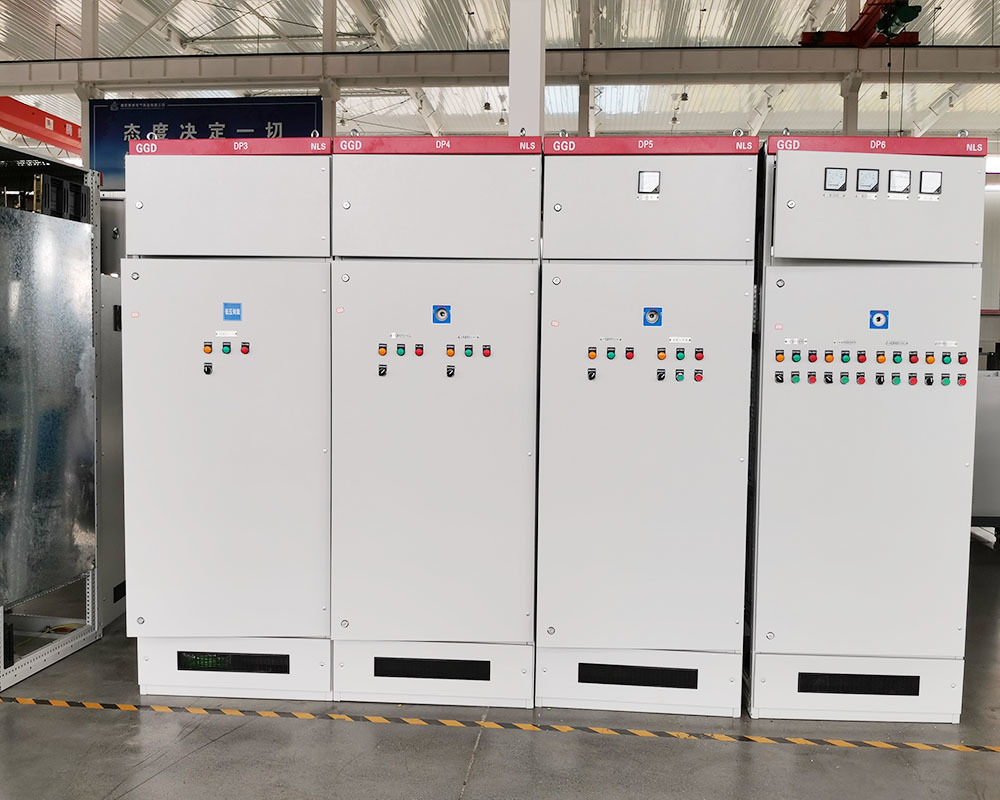

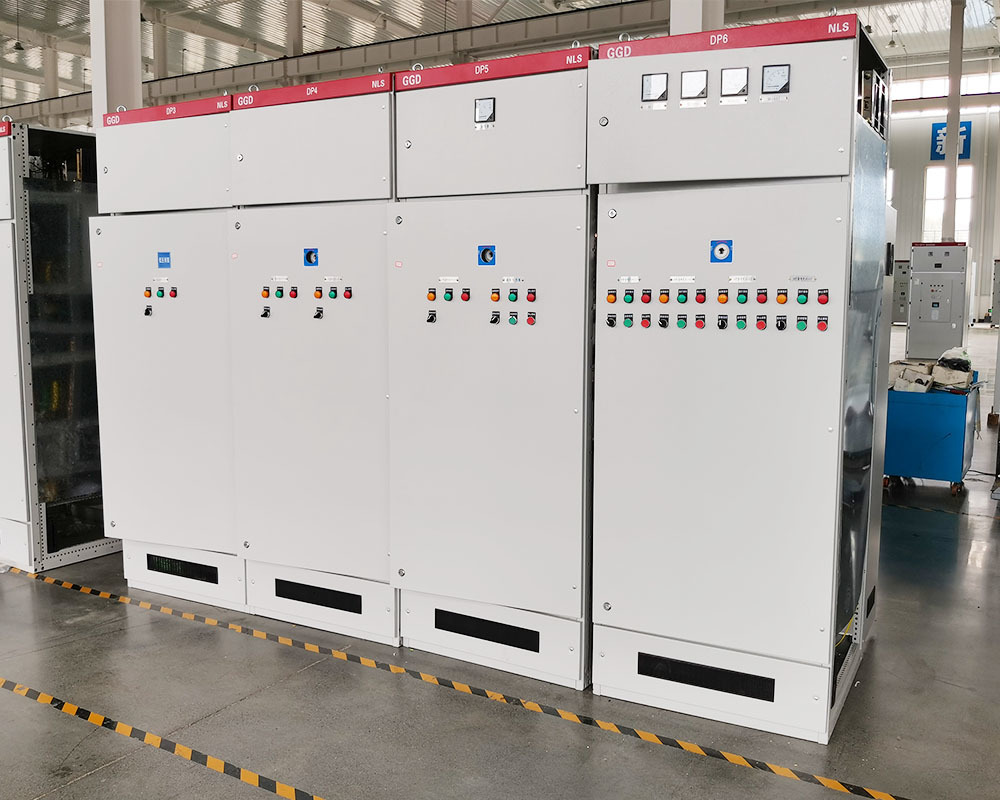

GGD型低壓開關柜

GGD型低壓開關柜屬于國家標準柜型，該柜本著安全、經濟、合理、可靠的原則而設計的新型開關柜。適用于發電廠、變電站、廠礦企業中作為交流額定工作電壓至660V、頻率50/60Hz、額定電流至3200A，作為低壓配電系統中動力、配電、照明等電能分配、電動機控制及無功率補償之用。其箱體具有較好的防護特性，可用于灰塵較多的場所。

所屬分類：

高低壓配電柜類

產品留言 >

聯系我們 >

一、概述

二、產品特點

　　◆結構新穎、合理、電路配置安金、電氣方案切合實際；

　　◆分?jǐn)嗄芰Ω摺?dòng)熱穩定性能好、適用性強、動斷可靠；

　　◆防護等級高；

　　◆執行標準：GB/T 7251.12-2013

三、外形尺寸

項目	尺寸
高	2200
寬	400	600	800	1000	1200
深	600	600	600	600	600
	800	800	800	800	800

項目	功能和指標
電壓	≤660V
頻率	50Hz
垂直母線系統載流量	1000A
水平母線系統載流量	2000A
峰值電流	30kA≤Ish≤220kA
有效值電流	15kA＜IK＜110kA
短路時間	0.1s＜t＜1 s
防護等級	IP30
整體結構	柜式
保護和監控	電壓，電流，過載，短路
使用環境	海拔高度不超過1000米；上限40℃(24小時平均氣溫不超過35℃),下限-5℃；相對濕度不超過90%；安裝地點不允許有導電塵埃及腐蝕性氣體。超過上述正常使用條件的，我公司可按照用戶要求另行設計和制造。

四、性能參數表

項目	功能和指標
電壓	≤660V
頻率	50Hz
垂直母線系統載流量	1000A
水平母線系統載流量	2000A
峰值電流	30kA≤Ish≤220kA
有效值電流	15kA＜IK＜110kA
短路時間	0.1s＜t＜1 s
防護等級	IP30
整體結構	柜式
保護和監控	電壓，電流，過載，短路
使用環境	海拔高度不超過1000米；上限40℃(24小時平均氣溫不超過35℃),下限-5℃；相對濕度不超過90%；安裝地點不允許有導電塵埃及腐蝕性氣體。超過上述正常使用條件的，我公司可按照用戶要求另行設計和制造。
