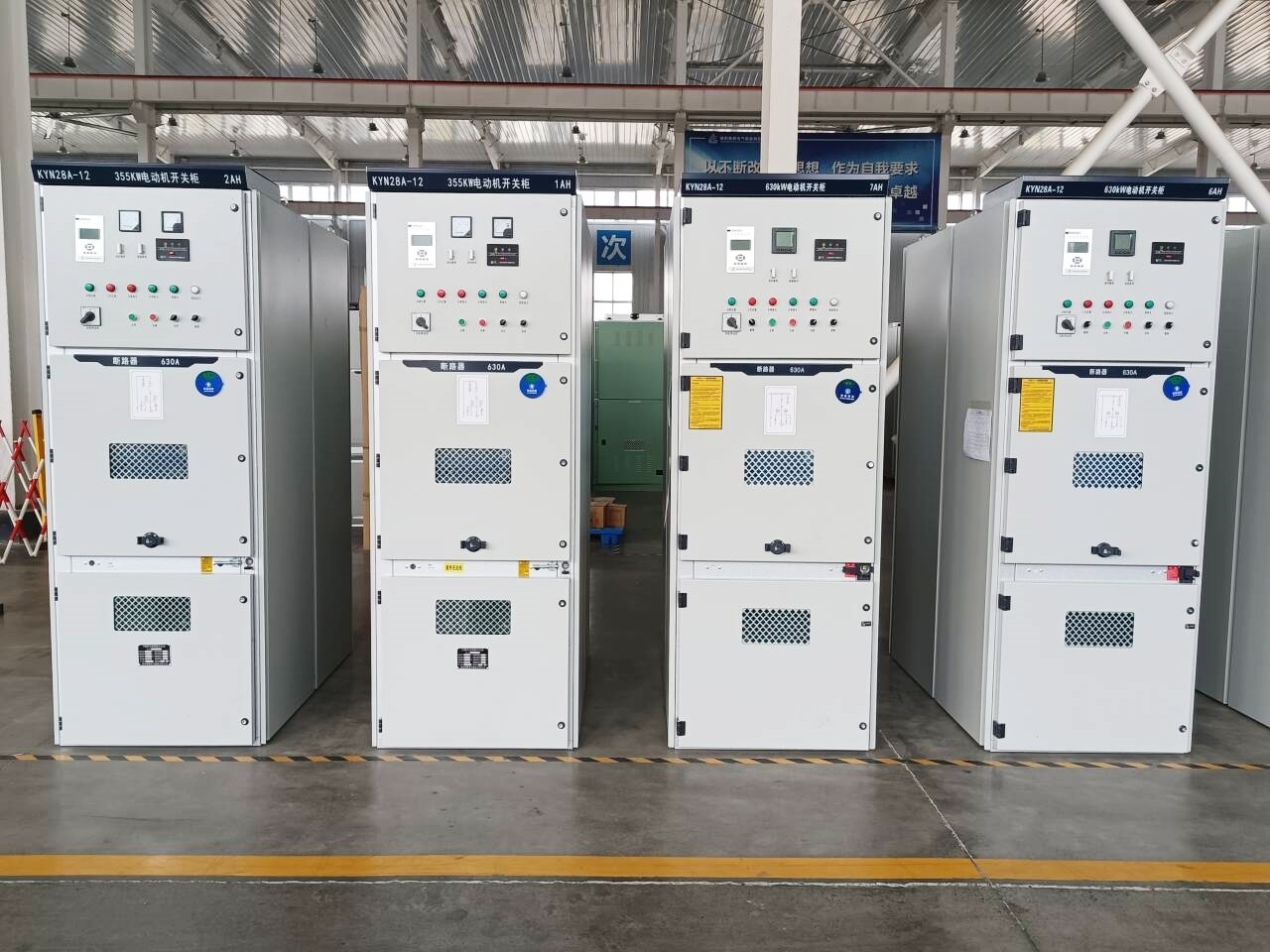

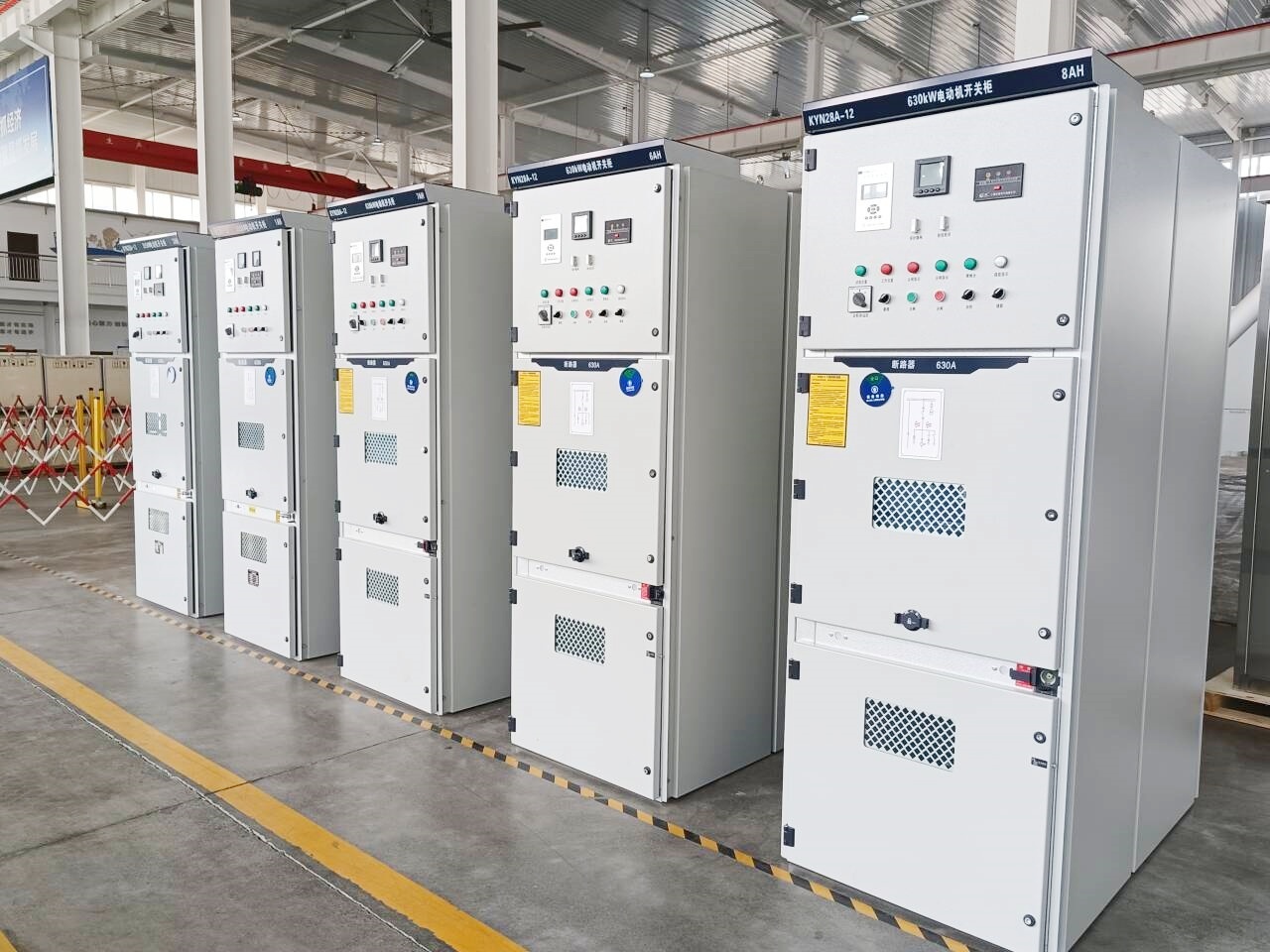

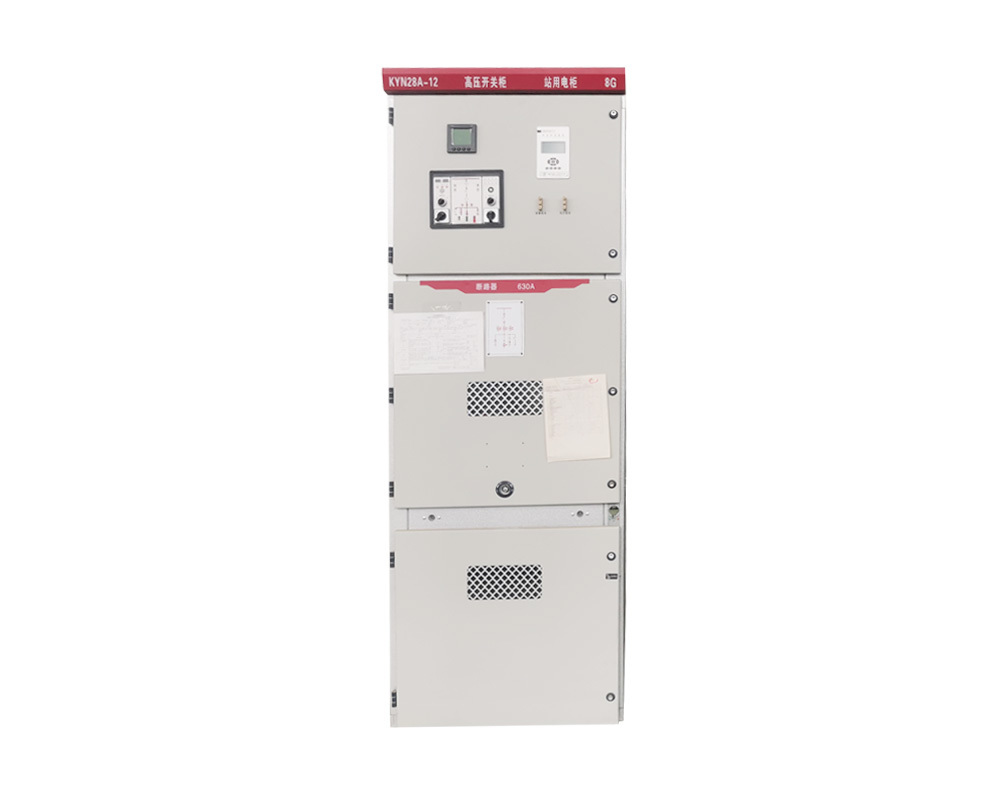

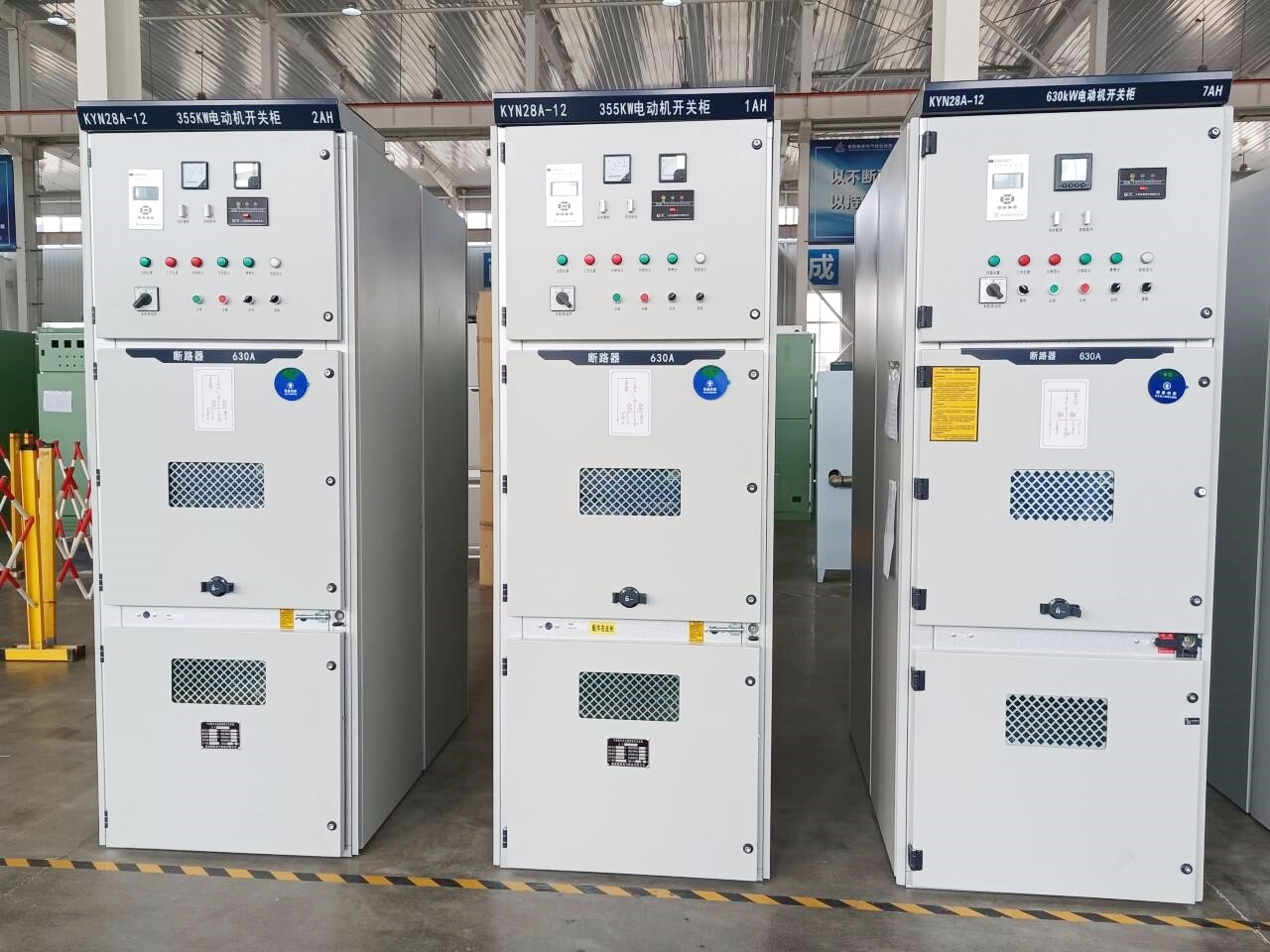

KYN 系列高壓開關柜
所屬分類：
一、概述
鎧裝移開式金屬封閉開關設備，主要用于電壓3~10kV，頻率為50Hz的發電廠、變配電所及工礦企業，事業單位中電能的分配。本設備具有負荷回饋實現控制、監測、計量和繼電保護等功能。
二、性能特點
◆“五防”閉鎖功能；
1)防止誤分、誤合斷路器；
2)防止帶負荷分、合隔離開關(插頭)；
3)防止帶電分、合接地開關；
4)防止帶接地開關送電；
5)防止誤入帶電間隔；
a)電纜室門與接地開關采取機械閉鎖方式，并有緊急解鎖裝置；
b)當斷路器處在合閘位置時，斷路器小車無法推進或拉出；
c)當斷路器小車未到工作或試驗位置時，斷路器無法進行合閘操作；
d)當接地開關處在合閘位置時，斷路器小車無法從試驗位置進入工作位置；
e)當斷路器小車處在試驗位置與工作位置之間(包括工作位置)時，無法操作接地刀閘；
◆精度高、防護等級高；
◆體積小、占地少；
◆機械強度高、重量輕、外形美觀、使用壽命長。
三、選型參考
|
型號 |
外形尺寸W*D*H(mm) |
額定電壓(kV) |
最大額定電流(A) |
操作方式 |
|
KYN28A-12 |
800*1500*2300 |
12 |
≤1600 |
彈簧儲能式 |
|
1000*1500*2300 |
＞1600 |
四、一次方案圖
五、訂貨須知
◆可按照用戶提供的圖紙或者技術要求進行設計；
◆提供資料應包含名稱、型號、數量、系統圖，如有特殊要求需先向我公司說明，以便盡量滿足用戶要求；
◆我公司可代為客戶設計一、二次系統方案；
◆對于低壓配電，用戶可以選擇配備我公司GGD型低壓開關柜或者GCS、GCK、MNS系列低壓抽出式開關柜。
